自制电冰箱监测仪

点击数：7711 次录入时间：03-04 11:44:18 整理：http://www.55dianzi.com 仪表-仪器

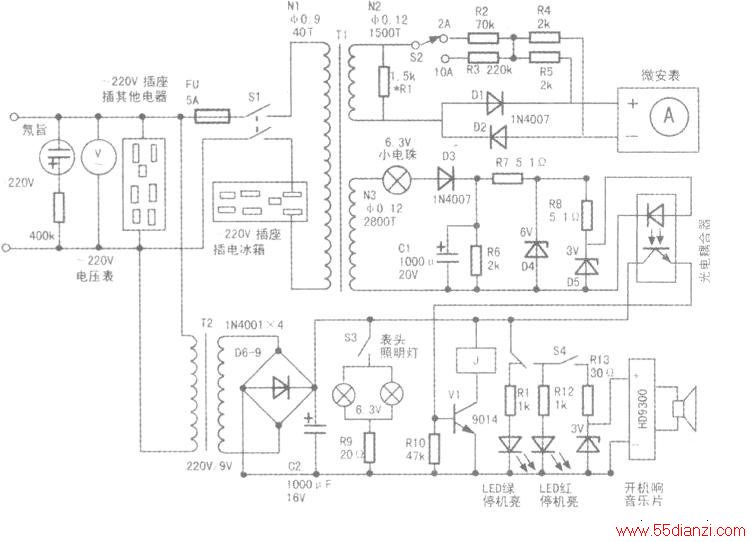

　　本监测仪采用废旧微安表头作为电冰箱电流表。测电流时分为两挡，以扩大小电流的量程。大电流挡测量范围为0—10A，小电流挡测量范围为O一2A，测电冰箱启动电流时用大电流挡，测量工作电流时用小电流挡(在实际使用中启动时间在两秒以内，启动后就拨至小电流挡)。电路图如下图所示。
