小巧方便的非接触式验电器

　　小巧的非接触式验电器，具有电路简单、性能可靠、使用方便等优点，而且能在电源导线绝缘体外面测出导线是否带电，并对隐蔽电线的故障点作检测。它实质上是一个高灵敏度的交流放大器。
　　

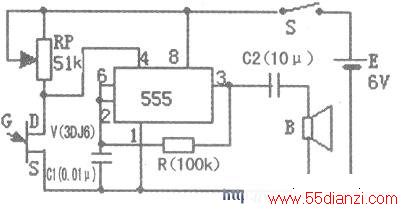

　　由时基振荡器555构成一个多谐振荡器，其电路原理图见下图。图中的场效应管V平时处于零偏置状态，其漏、源极之间的电阻较小，与漏极相连的555的④脚处于低电平（小于0.7V），555不工作，喇叭B不发声。一旦场效应管V的G极检测端有电场信号，使D、S极之间的电阻值增大，555的④脚获得高电位(大于0.7v)，振荡器工作，B就发出“嘟嘟”响声。
　　
　　为使验电器构置得小巧些，E可采用2节手机锂电池。

　　
　　下图为验电器的印刷电路板制作连线图。整个电路板焊接好后再焊接场效应管V，焊接V时电烙铁应接地或拨下插头，以防损坏场效应管V的G极焊接在验电器的测量笔尖，焊接完成后进行如下简单调试。接通电路开关S，使V的检测笔尖端靠近市电220V交流电源线，调整电位器RP使整机距交流电源10cm左右时喇叭B发出声响即告完成。
　　
　　验电器可随制作者需要制作成不同形状，也可装置在收音机内，以收音机的天线作为验电器的检测笔尖，而且喇叭B还可以省去，更为实用。
