1．模拟部分的电压关系

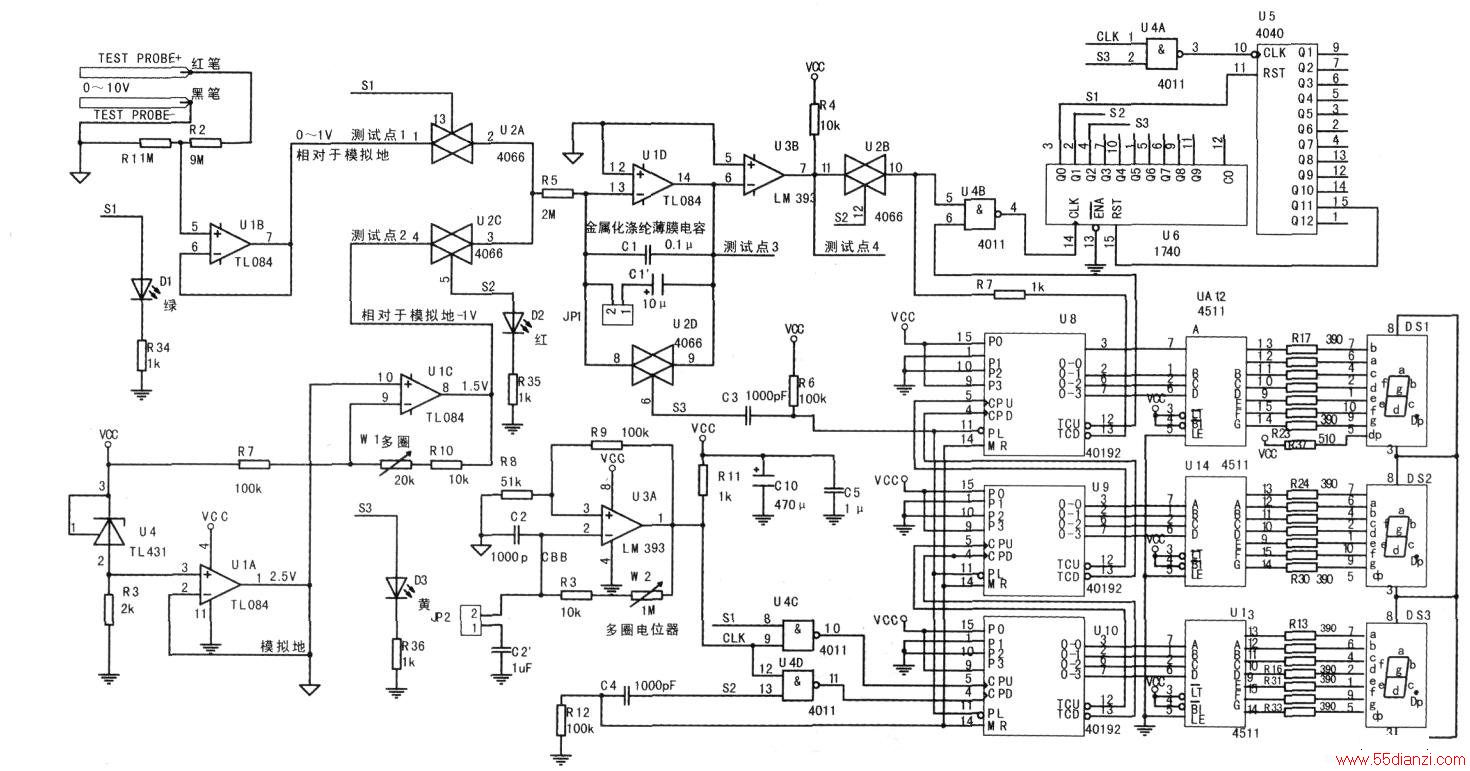

下图是演示板的电路图，UIA跟随TL431产生的2.5V基准电压，输出电源到地的中心电压作为模拟地。电源相对于模拟地就是+2.5V。
UIC把电源作为反相输入信号，放大0.4倍，输出相对于模拟地一1.OV的UN。Wl是多圈电位器，可以精细调节UN，实现电压表的可标定性。UN取-1V是为了便于示波器观测。待测信号从红一黑表笔进入。如果简单的把红笔接VCC，就是输入+2.5V（相对于模拟地）。经过R1，R2分压得到0.25V。UIB接成跟随器，运放的高输入阻抗使输入电路几乎对Rl，R2分压没有旁路影响。运放的低输出阻抗使Ux相当于恒压源，第一阶段积分电流就是Ux/R，信号源内阻不影响积分效果。
R5积分电阻取得比通常数字电压表大。最大输入10V时，Ux为1V，充电电流0.5μA。1000个CLK(5kHz)，占时0.2s，在积分电容Cl上，充电终止电压△U=-1V。
正好在运放的线性范围内。放电阶段，每一个脉冲Cl电压+O.OOIV。
输入10V、5v、2.5V三种情况下的波形放电到0的时间分别为1000、500、250个脉冲。示波器观测测试点3、4，看倒三角形的顶点平移和斜边变化。为了观测慢动作，将JP1，JP2用短路片连接。时钟降低100倍，积分电容增大100倍。可以从显示屏看到：Sl绿灯亮，计数器999→0;S2红灯亮，计数器O→999；S3黄灯亮，计数保持20s→……的循环过程。试试减小输入电压，慢动作看S2期间计数值随输入电压而减少（如5V→500,2.5V→250）．
2．停止计数信号提前结束S2的电路分析下图中U3B输出低，停止计数，在S2=1期间，U2B电子开关接通，将U4B第5脚拉低。起提前结束S2的功能。尽管U8的输出TCD为高，R7起隔离作用，不影响U4B第5脚的电平。
3.40192预置数和减计数电路分析
下图中每个192的D3～O接1001，S3由高变低时，通过电容器C3，电阻R6组成的微分电路产生一个负脉冲送到40192的PL端，使3片192的Q3—QO置为1001。
显示999。Sl高电平期间，U4C的⑧脚高，U4D⑩脚输出CLK的反相信号送CPD。40192作减法计数。
4.40192清零和加计数电路
分析下图中S2上升沿，通过电容器C4，电阻R12组成的微分电路产生一个正脉冲送到40192的MR端，清零。S2高电平期间，R12将MR拉低，复位不起作用，U4D的⑩脚高，U4D⑥脚输出CLK的反相信号送CPU。40192作加法计数。
(1)S3定时。S3=1期间，U4A的①脚高，U4A③脚输出CLK的反相信号送U5⑩脚。U5计数1024个脉冲，Ql0输出1，送到U6的13脚，U6复位，回到QO=1状态，输出使Sl=1。U8的进位信号和借位信号通过U4B使U6移位，Sl→S2→S3实现环形分配。
(2)数字显示部分。用3片4511和3个0.5in共阴极七段数码管组成。390Ω是LED限流电阻。DS1的小数点接限流电阻到Vcc构成定点9.99的数字显示。
(3)时钟源。R9构成U3A的正反馈，形成施密特触发器特性。
W2、R3构成负反馈，C2起滞后作用。当②脚(in)输入低，1脚输出(out)高电平SV时，R9与R8分压得3.33V，1脚输出通过W2、R3对C2充电。直到②脚输入超过3.33V，U3A翻转，①脚输出变低电平OV。R9与R8分压得1.67V。
IN+<IN-，维持低输出，C2通过W2、R3对out放电。直到②脚输入低于1.67V，U3A翻转。如此周而复始。C2在1.67V(l/3Vcc)~3.33V(2/3Vcc)之间振荡，1脚输出的摆幅几乎是5～Ov。
5．调试要点
(1)测模拟地与Vcc之间电压为2.5V左右。如果不对，检查TIA31。
(2)将“红笔”接Vcc，测试点1相对与模拟地约为0.25V。R2用9.1M不影响实验。
(3)调节W2使刷新速度约每秒2次。
(4)调节Wl使输出读数250。
(5)电压测量非线性问题。主要原因Ux太大，超出运放线性范围。试提高CLK或加大Cl。另外Cl电容质量会影响测量。换漏电小的电容温度系数小的电容器。
(6)不用示波器，也可以用指针式万用表监视测试点3和模拟地之间电压摆动。
