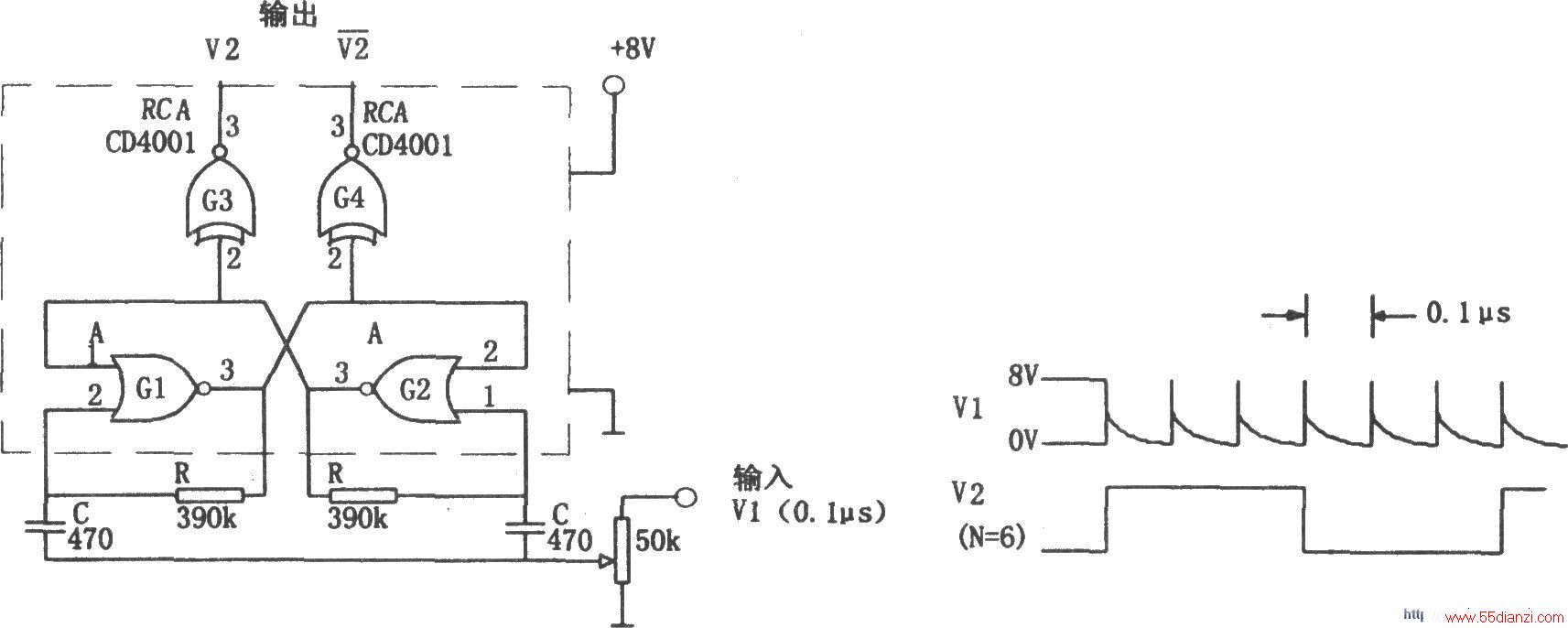

如图所示为由CMOS门构成的可调分频电路。该电路是一个由CMOS 4×2输入或非门CD4001构成的偶次分频器，分频系数由外接电位器进行调节。当频率为f1的脉冲信号输入时，电路输出为频率f2的方波，分频系数为：
N=f1/f2,其中N是偶数。
门G1和G2构成触发器。输入脉冲只对禁止门起作用，使触发器改变状态。最简单的情况是N=2，这样，每个输入脉冲改变触发器状态一次。对于较高的分频系数N，可以不用外加电容，因为CMOS门有5pF的固有电容，输入脉冲通过禁止门的固有电容积分。当电容上的电压达到触发电平时，电路翻转，因此，通过电位器改变输入脉冲幅度，就可以改变分频系数。
