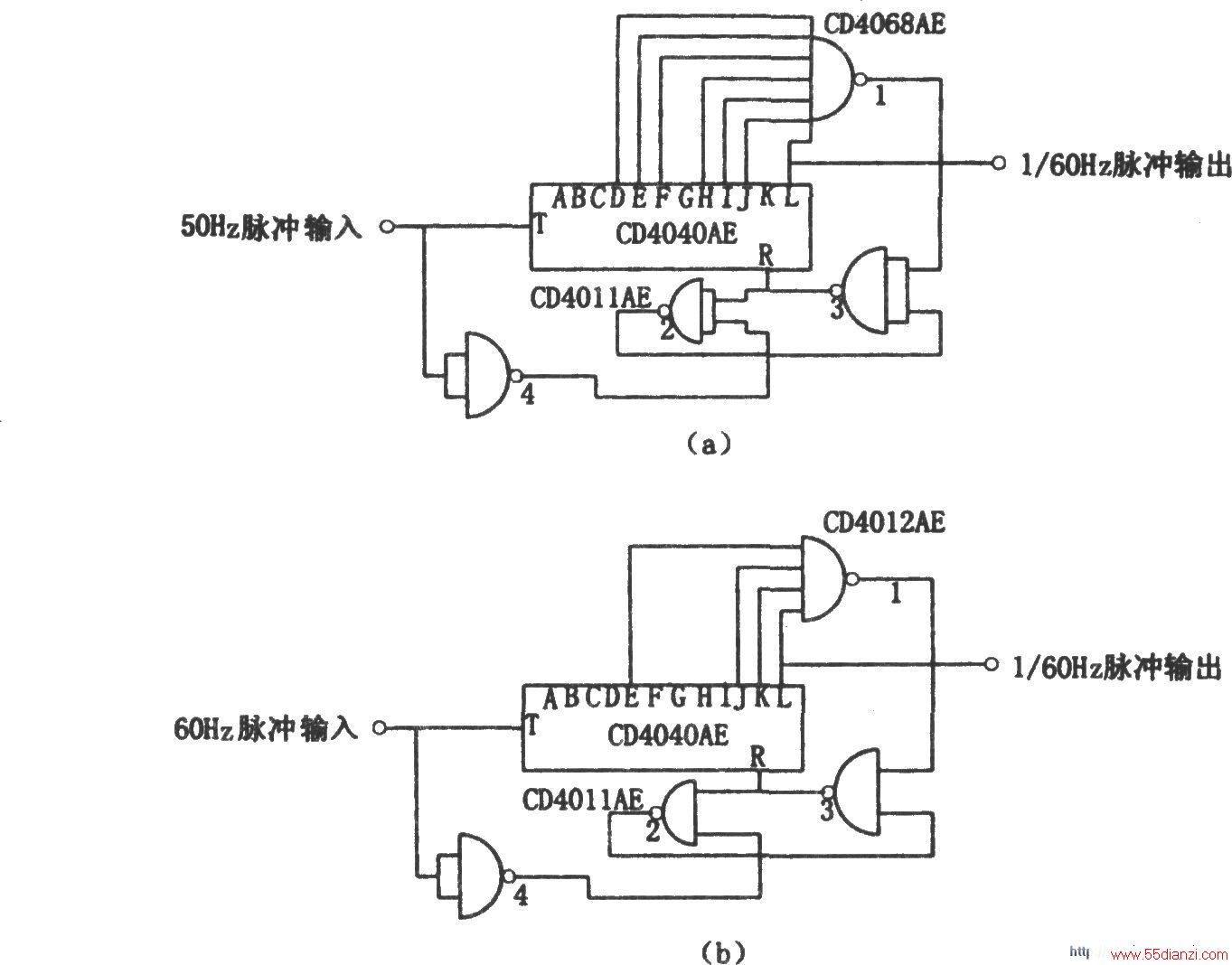

如图所示为将50Hz或60Hz频率变成1／60频率的分频电路。由于CMOS集成度高，级数多，采用一个CMOS集成电路即可对50Hz或60Hz信号进行分频，产生周期为1分钟的脉冲输出。本电路使用了12级计数器CD4040AE，它可将50Hz的输入脉冲信号变成周期为1分钟的脉冲输出，分频系数为50×60=3000。把十进制数3000化为二进制的方法是将3000不断地用2除，凡偶数记为“0”，奇数记为“1”，小数点以下的数舍去，直到商等于1为止，于是得到了对应的二进制“101110111000”。显然，需要七输入与非门进行译码，即每3000个输入脉冲输出一个脉冲。
