自制仰角及方位角测试仪

　　安装调试卫星接收天线、卫星转星调试、仰角及方位角的调试是一件比较麻烦的事，为了能多快好省地调试好卫星天线，笔者在实践中制作了一个测试卫星天线仰角及方位角的小仪器，该仪器可以在调试中发挥较大的作用，用起来省时、省力，下面介绍该仪器的制作及使用方法。

　　1.制作方法：购买一个量角器、两个一米长的尺子和一个小指南针。将量角器中心点钻透，其180度刻度线与直尺上的直线对齐，将两个直尺并齐，用一个细螺丝穿过量角器与两直尺，如上图、中图所示。

　　2.使用方法：

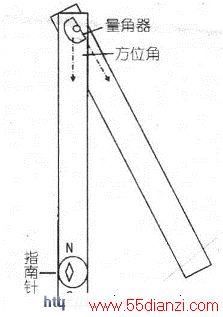

　　（1）测方位角：测方位角时，一直尺与指示针所指方向在一直线上，用量角器180度线与另一直尺平行，量角器与南北方向直尺的夹角即为方位角。

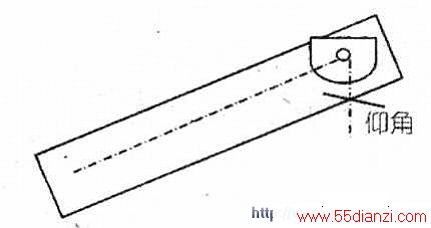

　　（2）测仰角：测仰角时，将直尺放于锅上，如果锅的尺寸较大（1.2米以上），将两直尺拉开，并固定成一条直线，放置于锅上，这时由于重力的原因，量角器的180度线始终平行于地面，量角器的90度刻度线与直尺间的夹角即为仰角，如下图所示。
