一款简单照明灯延迟熄灯控制器的制作

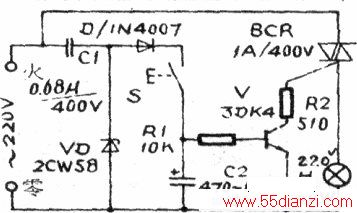

　　使用8只元件可以自制一个最简单的照明灯延迟熄灯控制器，如附图所示。220V市交流电经Cl降压限流、D半波整流、VD稳压得一约10V左右的直流电压供控制电路使用。
　　
　　按一下按钮开关S，10V直流电压加至晶体管V的基极，使V立即导通触发双向可控硅BCR导通，接通220V交流电，灯泡H点亮；同时12V向电容C2充电，使C2两端很快上升到10V。松开S后，C2上电荷经R1、V的be极放电使BCR继续导通，H仍点亮，直至C2放电完毕，V、BCR截止，H自行熄灭。C2放电时间即是H延迟点亮时间。该电路安装完毕，无需调试即可使用。
