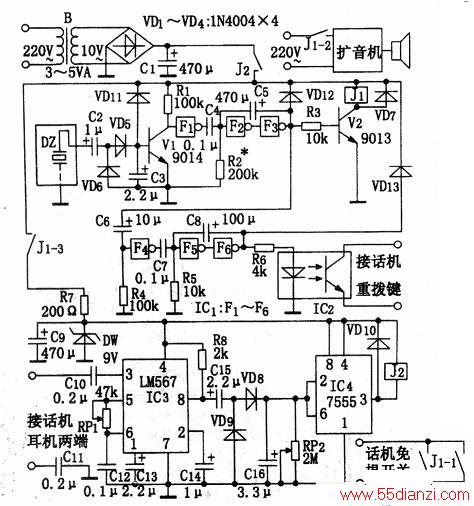

在砖瓦厂、粮食仓库等单位，为防止土制砖坯、晾晒的粮食等被不期而至的雨水淋湿，需随时掌握天气状况。由于大多数电信局都开设有天气预报服务功能，所以，利用一只带有免提、重拨功能的电话机，一台扩音机，自制一个简单的电路加一只普通带闹铃功能的电子钟便可实现每日的定时天气预报。具体电路见下图。
工作原理
电源变压器B、VDI—VD4和Cl组成本装置的直流电源电路。图中，DZ是一只电子钟，IC1是一片六反相器CMOS数字集成电路，F1—F6是它的六个非门。
其中，F1～F3及外围元件和继电器J1等组成模拟钟控摘机电路，F4一F6和光电耦合器IC2等组成模拟重拨发号电路。IC3、IC4及外围元件组成未拨通检测、再重拨电路。扩音机用于放大话机传来的天气预报语音信号，让广大职工皆能听到。
当到达设置的闹铃时间时，电子钟芯片输出一串交流闹铃信号到钟内蜂鸣器，将此信号由C2取出，经VD5、VD6整流后对C3充电，C3电位上升后，三极管VI导通，其集电极变为低电平，使非门F1输出端翻转为高电平，由此将F2、F3和R2、C5组成的单稳态触发器触发．F3输出高电平，V2饱和，J1吸合。J1 -i接通话机的免提开关（有的话机要用到常开常闭触点，只要再用一个继电器的常闭接点便可）使话机至免提摘机状态，J1 -2将已打开开关的扩音机电源接通，扩音机至待接收传声器扩音状态。
与此同时，F3输出的高电平经R4对C6充电，F4输入端为高电平，输出低电平。约1秒后，C6被充电到使F4输入端低至CMOS门的转换电压（约1/2VDD），F4输出翻转为高电平，这一正跳变触发了由F5、F6和C8、R5组成的正沿触发的单稳触发器，F6输出一个1～2秒宽的正脉冲电平，IC2内发光管发光，光敏管导通，将话机的重拨号键接通一下，话机将贮存于拨号芯片中的气象服务号码发出，话机的扬声器中便传出天气预报声，该语音声被话筒接收由扩音机功放后从户外号筒式大喇叭送出。一段时间后，F2、F3单稳触发器暂态结束，F3输出低电平，J1释放，话机挂机，扩音机关机。
当J1吸合时，J1 -3同时将拨通监测电路的电源接通。如果一次拨通，则该电路执行部分无动作。如果未能拨通，则电话线路上传来忙音。忙音是一种周期0.7秒占空比为50%脉冲调制的450Hz信号。该信号经C10、C11耦合进入锁相环音频译码器IC3的③脚，由于此频率和由RP1、C12所设定的IC3内压控振荡器的中心频率(450Hz)相一致，所以，经IC3内部解调译码处理后，其⑧脚输出周期0.7秒、占空比为50%的方波。该方波经C15由VD8、VD9整流后对C16充电，数个脉冲后，C16上电压达到2/3VCC，时基集成电路IC4的③脚翻转为低电平，继电器J2吸合，其常闭触点断开，整个电路失电，电路断电后的瞬间，VD11．VD13立即将C3、C5和C8上的电荷放尽，电路及时复位，话机挂机。由于电路失电，J2随之又释放，电路又通电。DZ的闹铃信号再次将电路触发，重复前述过程，再次试拨号。由于一般的电子钟闹铃输出时间长达15—60分钟之久，所以，在首次拨号不通的情况下，电路可进行多次试拨号，直至拨通或闹铃停止为止。
在上述的拨通监测电路中，如果输入给IC3的是拨号音(450Hz的连续正弦波信号)或接通后的回铃音（1秒续，4秒断的不等间隔450Hz信号），则经IC3解调后，⑧脚输出的是连续低电平，或1秒低，4秒高的宽脉冲，前者一次充电不能使C16电位升至2/3Vcc，后者经C15、VD8、VD9后对C16的充电速率小于RP2对C16的放电速率，皆不能使IC4输出发生翻转。
元件选用与制作
DZ用廉价的任何小型带闹铃功能的电子钟皆可。IC1用CD4069、CD40106、CD4049等六反相器集成电路。IC2用4N25、4N26等光电耦合器。IC3用LM567、NE567等锁相环音频译码器。IC4用CMOS555时基集成电路5G7555等，便于减小DW的空载电流。
Jl用具有三个常开触点以上的12V直流继电器，或两只并用。J2用9V直流继电器。电路中，C9取值较大，以便尽可能使J2吸合时间长些，电路能充分复位。制作时，所有元件焊装于一块小电路板上，装在一只塑料盒中，话机与电路板间用排线连接。
调试
(1)根据当地天气预报一遍时间的长短，调整R2阻值，使F2、F3单稳延时时间比之稍长。
(2)调节RP1阻值，使IC3振荡频率为450Hz，即话机中有蜂鸣音时，IC3⑧脚输出低电平。
(3)调节RP2阻值，使回铃音输入时J2不动作。
(4)适当改变C16容量，使盲音响过4—5声后J2动作。
