自制水泵自控装置

　　该装置具有下列特点：

　　1.采用干簧管检测水位，优于电触点式，不污染水源，不存在电极腐蚀的问题。

　　2.具有水源检测功能，无水拒开机。并报警或切断电源。

　　3.具有防溢水功能，即使控制失效。干簧管发生故障，水满了亦能自停。双重保护。

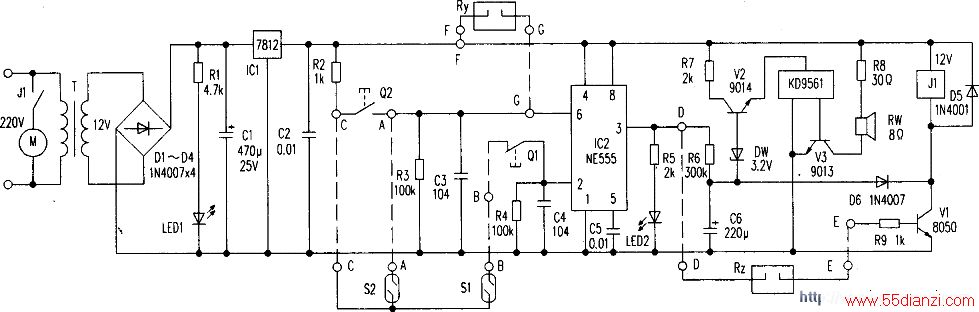

　　一、工作原理（电路如上图所示）
　　
　　1.电源电路由变压器T，整流二极管D1～D4，三端稳压块ICl（7812），电容C1、C2，组成桥式整流滤波稳压电源电路：电阻R1和发光管LEDl起电源指示作用。

　　2.启、停控制电路主控制器由IC2（NE555）集成块及外围元件R3、R4、C3、C4、C5组成。水位检测由干簧管S1（常闭）、S2（常开）、磁铁F及电阻R2组成。由三极管Vl。继电器Jl及外围元件R9、D5执行启停任务。电阻R5和发光管LED2的作用是指示电路工作。当水位下降到S1时，磁铁F使S1断开，IC2（NE555）（2）脚变为低电平。

　　（3）脚输出高电平，指示灯IED2亮，高电平经过进水阻Rz使三极管V2导通，继电器J1吸合，其常开触头J1闭合，启动水泵或电磁阀（水泵容量大时要通过中间继电器来启动泵）。当水位上升至S2时，磁铁F使S2闭合，IC2（6）脚变为高电平使其翻转，（3）脚变为低电平，三极管Vl截止。继电器J1失电而停泵。

　　3.水源无水报警电路由进水阻Rz、电阻R6、R7、R8，电解电容C6、稳压二极管W、三极管V2、V3、二极管D6、声响片KD、喇叭RW等组成。当水源无水时，虽IC2（3）脚输出高电平。但进水阻Rz无水，电路不通Vl仍截止，继电器J1不动作，即拒开机。此时NE555的（3）脚为高电平，经过R6向C6充电，延时约1分钟。C6电压超过3.2V时击穿稳压管DW，三极管V2导通，经过V3放大由喇叭发出报警声。

　　此后若水源来水仍可自动启泵抽水。D6是隔离二极管，泵开启时（Vl导通）将C6电压拉低到3.2V以下。以防误报警。如将声响片及喇叭等去掉。改接继电器可装成切断电源电路。

　　4.溢水时泵自停  如干簧管S2等水位检测器出现了故障，泵不停而发生溢水时，溢水阻Ry得水让电源通过，IC2（6）脚变为高电平，（3）脚变低电平而停泵。万一水位检测装置出了故障，启停都失灵时，可手动控制Q1（开）、Q2（停）按钮泵水。

　　二、配件制作
　　
　　1.进水阻和溢水阻如右图所示。用塑料管塞（管子堵头）钻两个小孔（孔距0.6～1cm），穿入两根不锈钢丝或铜丝即可（插入电极时在小孔内塞入AB胶使其粘结不漏水）。将此堵头旋入进水管或溢水管的三通上。电路工作时检测进水阻的电极触头。只在水泵运行期间即IC2（3）脚呈高电平时，才有微弱电流通过，因此其电解电蚀作用不大，故使用寿命特长。

　　2.水位检测器用硬泡沫做浮子托起一块小磁铁，穿在塑料管（PPC）上，干簧管按图接线置于塑料管中（如左图所示）。
　　三、主要元件选择
　　
　　电子元件无特殊要求，干簧管用φ3mm低压型即可；报警片若无KD956l的可用其他声响片或用两只三极管和电阻电容组成振荡器即可，如下图所示。继电器用JEC-23F（DCl2V）或其他小型DCl2V均可。

　　按图中标注数据装配无误焊接牢靠，不用调试即可工作。该装置很适合家庭备用水池、单位高楼水池、高位水塔及其他液位自动控制；同时也适合电子技术爱好者、初学者试装。
