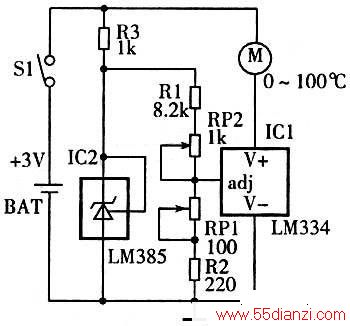

本文介绍一种电子温度计，它是以美国国家半导体公司生产的 LM334 集成电路为主组成，电路原理如附图所示。
LM334(IC1) 是一只温度传感器，可提供与 K 氏温度成正比的电流。众所周知， K 氏温度即绝对温度，在 K 氏温度 273K 时，即是摄氏温度的 O ℃， 293K 时为 20 ℃ 。在该电路中， IC1 输出电流由电位器 RPl 设置为 1 μ A ／ K ，而电位器 RP2 设置其在 273K 时洽好为截止状态，该时 IC1 输出电流为 0 μ A ，即对应 0 ℃ ，这样，使 IC1 输出电流与摄氏温度成正比，制成实用的摄氏电子温度计。
LM385(IC2) 给 IC1 调整端提供 2.5V 的基准电压源。 IC1 输出电流由 R1 、 RP2 、 RPl 和 R2 来调节。
调试时，首先将 IC2 短接，调节 RP2 ，使表头 M 读数为 0 ℃ ，然后复原，校对时用一只家用温度计作参考，如温室为 25 ℃ ，调节 RPl 使 M 读数恰好为 25 ℃ 。经反复调整，直到满意为止。
该电子温度计测量温度范围为 0 ～ 100 ℃，使用时耗电不大于 1mA ，使用 2 节 AA 电池 ( 如 AM3 、 MN1500 、 LR6 、 SP ／ HP7 等 ) ，其寿命可达两年。
