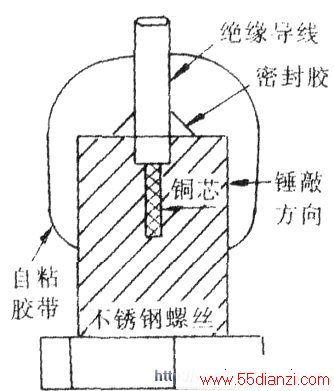

液位控制器抗腐蚀电极的制作示意图如图所示。先取一枚12mm直径，长35mm的优质不锈钢螺丝（可根据具体情况选用直径，直径稍大一些为好），在不锈钢螺丝端面的轴向中心线上钻一个深约25mm的深孔，钻孔应尽量位居中心，并与螺丝的轴向线并行。孔的直径根据电极的连接导线之铜芯的实际直径而定．然后再取一枚直径与导线连皮外径相同的钻头，在原孔上扩孔深约5mm，以便于导线的绝缘体进入。将选定的导线剥出裸露铜芯约长25mm，然后穿入不锈钢螺丝孔内，并且将其绝缘体也埋入孔内约5mm深。然后，采用榔头径向敲打螺丝的方法，将导线均匀铆紧在不锈钢螺丝内固定，这样就完成了连接导线的固定。最好固定前将导线的铜芯上涂些硅油或硅脂，可以防止铜芯氧化。然后，在不锈钢螺丝的端面与导线结合缝部位，用硅橡胶密封胶进行密封处理，使水汽不能进入接头部位。待密封胶干固后，再用优质防水自粘胶带紧密包扎三层。这时，液位控制器抗腐蚀电极制作完成。
制作液位控制器抗腐蚀电极时应注意：
连接电极的导线要采用多股铜芯的软导线，以便于在液体中能垂直安置；导线的截面积选用1平方毫米左右，应采用无毒塑料绝缘层的导线，如果采用聚氯乙烯导线，因其含氯，故应在导线外表刷一层无毒树脂漆保护。电极连线应有足够长度，在电极到控制器之间不能有接头。固定电极的连接导线时，可在液体容器上面横一根塑料管（绝不能采用金属管，因金属材料易氧化腐蚀，有剥落物落下）．用自粘胶带或扎线用的尼龙扣子将电极连接导线扎牢在塑料横担上，这样液位控制器的电极就固定好了；另外，随便提一下制作液位控制器需注意的地方：制作液位控制器时应选用输入阻抗较低的控制器电路，输入阻抗很高的（有的输入阻抗达1MΩ）控制电路，其工作稳定性较差，容易感应杂耦信号而产生误动作。液位控制器的元器件一定要选用优质产品，起码要选用正规工厂的产品，尤其是继电器或交流接触器更要选用正牌产品，不能购买三无产品。因为继电器和交流接触器要进行频繁的动作，在通断电感性负载的电机电源过程中，触点承受的瞬间电流和瞬间电压均较大。
三无产品的继电器和交流接触器触点一般都是采用化学镀银工艺，其触点上银层仅厚几个微米，用不了几天触点就会损坏，易造成接触不良、触点粘连等故障；而正牌产品的触点上都有一层约0 5毫米以上厚度的合金银触点，合金银触点有耐高温、抗电弧特性，可保证继电器和交流接触器长期稳定工作。
