巧用调频发射机灯丝变压器作电子灭鼠器

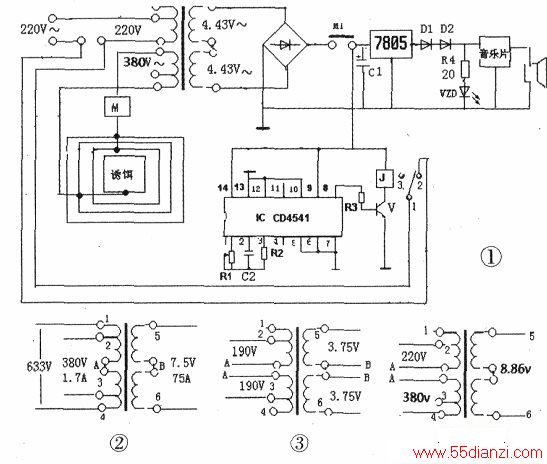

　　该款电子灭鼠器电路由调频发射机灯丝变压器、定时电路( CD4541)、交流接触器、整流和稳压电路、音乐报警电路、捕鼠板等组成．电路图如图I所示。
　　
　　一、灯丝变压器的接法与备绕组间的电压
　　
　　该变压器的初级和次级均由两个绕组组成．在发射机上应用时A端和B端用一短接线相连，如图2所示，变压器各线包电路如图3所示。在2、3端输入380V电压．5、6端输出7.5V。现在我们将A、B端的短接线去掉，在2端和A端加入220V的电压，那么与初级的另一个绕组就成了一个隔离变压器，如图4所示。在4端与A端输出电压为380V．用该绕组接捕鼠电极板。变压器的次级5、6端输出8.86V，经整流滤波后为发光二极管和音乐报警电路供电。
　　
　　二．CD4541BE定时集成电路介绍
　　
　　定时集成电路CD4541BE因外部所接元件少、简单易装，倍受电子爱好者的青睐，被广泛应用到定时、延时、时钟、保护等电路中。定时集成电路集成电路CD4541BE内部有：振荡电路、计数、时间编程选择电路、模式选择、初始输出状态设置、自动／手动复位电路、触发器等功能。
　　
　　定时集成电路CD4541BE的各脚功能：①、②、③脚为内部振荡器，R1、C2、R2为IC1定时电路外接元器件。④、11脚为空脚，⑤脚接地为开机自动复位端，⑥脚为手动复位端（高电平有效）．⑦脚为集成电路接地端，⑧脚为输出端。⑨脚为输出初始状态设置端，接低电平时输出初始状态为低电平，也称定时开设计。
　　
　　接高电平时输出初始状态为高电平，也称定时关设计，这里接高电平。⑩脚为方式选择端，接高电平时为循环工作方式，接地时为单定时工作方式，这里接低电平，单定时工作方式。12、13脚为定时时间编程端，可根据定时时间的长短选择相应的编程要求。14脚为集成电路12V正电源端。
　　
　　通过CD4541BE的12、13脚分频接法和分频级数的设置，确定CD4541BE的延时范围。右表中给出了各定时时间设置范围。在这里我们将12脚接低电平、13脚接低电平，延时范围在19秒—1884秒之间可调。在这里我们通过调整R1，使延时时间在1分钟左右。

　　
　　三、原理说明
　　
　　用铜丝绕成许多圈作为捕鼠电极板，其中奇数圈相连作为一个电极，偶数圈相连作为一个电极，中间放置诱饵，如图1所示。当老鼠欲去食用诱饵时，其身体将两个电极短路，380V的电压通过老鼠身体将老鼠击死，这时交流接触器M吸合，其一组接点接通给报警指示电路供电，使发光二极管发光，音乐报警电路发出报警声音，同时给CD4541延时电路供电，延时大约1分钟后，其⑧脚输出高电平，驱动电路导通使继电器J吸合，它的常闭接点断开，即断开220V输入电压，此时交流接触器M断电释放。其常闭接点断开，报警指示电路断电，同时延时电路也断电，CD4541的⑧脚输出低电平，继电器J断开，其常闭接点接通，又给捕鼠器接人220V电压，捕鼠器又进入待灭鼠状态。
　　
　　注意：捕鼠电极板的放置要有一定的倾斜度，老鼠被电击1分钟死亡后会滚落到地面。当交流接触器M释放后，由于滤波电容C1上储存的电能，使得CD4541的⑧脚维持一段时间后便变为低电平，使继电器J释放。其常闭接点接通，又给捕鼠器接人220V电压，这时如果老鼠没有滚落到地面，还在电极板上，于是又将进行1分钟的重复电话。
　　
　　四、元器件选择
　　
　　R1、C2、R2组成定时电路，R1根据定时时间确定降压电阻R3的阻值，根据实际情况调整，报警电路采用普通音乐块，继电器J的型号为JRC-19F。
