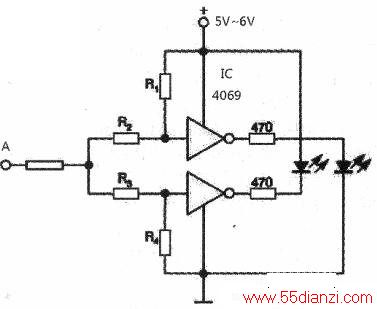

使用一只IC4069中的六个反相门、几只电阻，以及少许无源元件，就可制作这个测试仪器。4069是逻辑电路六反相器，用于逻辑电平的倒相、振荡电路整形，也可以用两个反相器和一支电容、两支电阻搭成振荡电路在下图双门构成的CMOS/TTL兼容探头中，R1至R4电阻网络对反相器输入端做偏置。由于该门具有高输入阻抗，R1至R4的值，大约在100kΩ到1MΩ，所以探头尖A点的吸入/供出电流很小，探头尖基本上不影响测试点的逻辑电平。只要知道了门的输入阈值电压后，就可以计算出所需要的R1至R4电阻值。下图中，阈值电压与电源电压的值分别为2.5V和5V：R1，R2，R3，R4分别为1MΩ，680kΩ．200kΩ，1MΩ。
在下图中，上方的门检测逻辑0，下方的门检测逻辑1。将上方门设定了逻辑0的电压时，计算出Rl和R2的值。
任意选择R1= 1MΩ,去找一个R2的值，使得上方门输入端的电压正好是阈值电压。于是R2=R1 (VT-VL)，(Vs-Vr)，式中VT是阈值电压，VL是逻辑0电压，vs是电源电压。同样，给逻辑1电压VT设定一个下限，按R3来寻找一个R4的值。适当地选择R3，此时要注意各个门的静态偏置，从而在探头悬浮状态下使各个LED熄灭，就可以得到R4的
头尖的电压。因此，对探头尖上的任何电压，探头阻抗均大于1MΩ。
