如何为通信结构设备挑选合适的电源供应设计

　　图 3 所示的电源供应系统布局采用单转换级直流/直流转换器，以便交错使用主要的直流/交流转换器及备用电池转换器，使系统无需另外装设一个 400 伏至 48 伏的直流/直流转换器级。这样的设计有助节省成本，而同时又能提高系统的整体效率。
　　这个设计利用内含两枚场效应晶体管的正向转换器产生 27 伏的直流总线供电电压。这个正向转换器设有两个位于上层的场效应晶体管，每一晶体管都与初级线圈连接一起，而变压器的线圈匝数有适当的数目。每当交流电的供电电压处于正确的范围内，输入电压传感逻辑电路便会启动位于顶层并连接 400 伏总线的 Q2 场效应晶体 管。若交流电电源中断，位于顶层的 Q3 场效应晶体管会自动启动，以便利用备用电池为转换器提供供电。获备用电池提供供电的配电总线为主电源传送器及 3.3 伏的"砖"转换器提供 27 伏的供电，然后再由这个 3.3 伏的"砖"转换器将供电传送予负载点转换器。

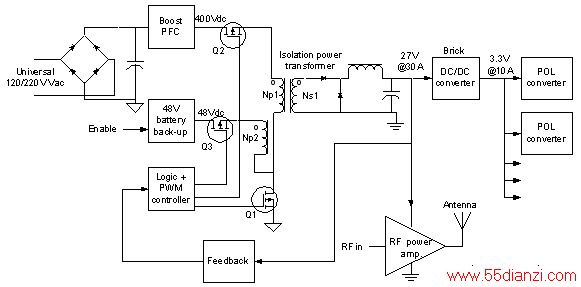

图 3：第三代基站射频功率放大器的电源供应电路图

总结

　　目前市场上有多种专为电信结构设备而设的电源供应系统可供选择，以上介绍的三个方案可以刺激电源系统设计工程师的思考，鼓励他们进一步分析不同的配电结构及转换器布局。DSL、网络电话及第三代基站都各自采用独特的解决方案，显示市场上有各种不同的电源系统结构可供选择。各厂商可充分利用这些技术开发高度集成的系统。每一个应用方案都可以尽量在输入电压范围、输出数目、供电要求、成本、性能以及体积等方面突出自己的独特优势，以便为市场提供更多选择。
　　半导体厂商正纷纷推出各种高度集成的控制器，以削减电源管理模块的成本，以及精简嵌入式转换器的设计。由于市场竞争的关系，系统成本不断有下调的压力，令厂商不得不致力开发创新的结构，而这个不断追求创新的过程便促进电源系统的布局设计不断飞跃发展。
