3．绕制方法
在开关变压器的绕制方面应该以减少变压器漏感为目的。常用方法是：将一次绕组分成两段，分别绕在二次绕组的内侧和外侧。即在二次绕组的最里面为一次绕组的第1层，最外面为一次绕组的第3层。这样一来，骨架上应有多余引脚让一次绕组的中心点连接。

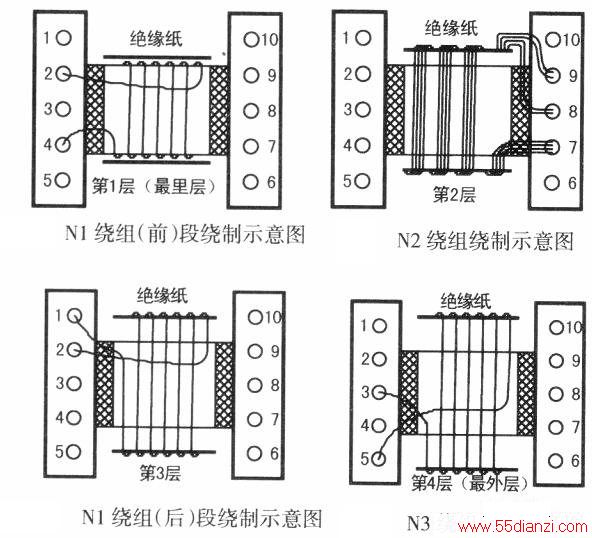

第1层与第3层可按1/2的方式或第1层多第3层少的方式进行绕制，第2层采用四线并绕，第4层是取样绕组层。开关变压器Tl绕制方向与步骤示意图如下图所示：
五、PCB的设计
PCB上主要元件分布在左、右两侧，而右侧分成上、下部分。左侧主要由滤波电容Cl、开关管VT1、Tl的一次绕组Nl构成的开关电路和由UC3842的控制电路组成；右侧的上部分为电源噪声滤波电路，下部分由电源整流输出、稳压和保护等电路构成。
在结构上，选用了散热良好的金属外壳，本例选用铝外壳。滤波电容Cl需卧式安装，开关变压器Tl采用EFD25型骨架，属于卧式安装之列。这样，器件高度得到了限制。产生功耗比较大的元件，如开关管VT1、输出整流器VD4设置散热器。
在印制条的布局方面需解决好EMI(电磁干扰)的问题，解决方案是：将开关及振荡控制电路部分与整流输出部分严格分开，中间用光电耦合隔离，以防止振荡干扰信号串到输出端；在PCB右侧的上下部分印制条也分开，而且还划开PCB，以防止上部的电源噪声滤波器( PNF)干扰下部的整流输出。另外在开关振荡部分应多采用SMT元件，在输出端宜采用大面积印制条工艺。
