声控跳娃娃

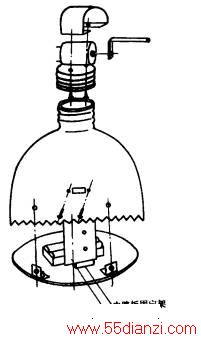

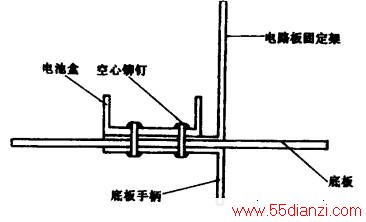

图8-9 铆装示意图 图8-10 易拉罐单稳态电路的特点是它只有一个稳定状态。电路在没有信号输入时选择合理的R4，使三极管VT2稳定在饱和状态，此时它的集电极电压约为0.3V以下。这样使三极管VT3稳定在截止状态。这就是单稳态电路的稳定状态。

当一个负脉冲通过C2到达三极管VT2的基极时，三极管VT2开始趋向截止，它的集电极电流减小，集电极电压升高；经过直接耦合，使三极管VT3的基极电压升高，三极管VT3开始导通，它的集电极电压下降；经电容C4的耦合又使三极管VT2的基极电压进一步下降(虽然这时负脉冲已经不再存在)，形成一个正反馈，很快达到一个新的状态。
此时三极管VT2截止，三极管VT3饱和导通。这就是单稳态电路的暂稳态现象。
单稳态电路的暂稳态是不能持久的。在暂稳态期间，电容器C4通过电阻器时R5进行放电，随着放电的进行三极管VT2的基极电压逐渐升高，当它达到0.5V以上时，三极管VT2开始导通，正反馈现象再次发生，整个电路很快又回到VT2饱和导通、VT3截止的稳定状态。电容C4通过电阻R5的放电过程决定了电路暂稳态的维持时间。根据计算，这个时间t =0.7×R5×C4。在本电路中电阻R5为220KΩ，电容C4为47μF，所以t=0.7×220×10³×47×10^-6=7s。根据这个公式改变电阻R5或电容C4的参数，可以延长或缩短电路的延迟时间。

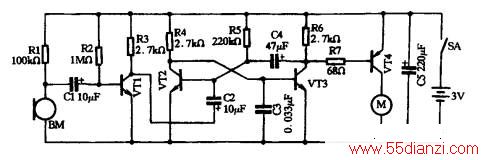

电路复原后，电容器C4通过电阻器R6和三极管VT2的发射结进行充电。充电完成后电路才可以接收下一次的触发。   图8-13 声控跳娃娃电原理图 电路中的BM是一只小型驻极体话筒，它能将声音信号转变为电信号。电阻器R1为驻极体话筒提供了一个工作电压，因为驻极体话筒内有一场效应管，工作时需要用电。驻极体话筒所转换的电信号很微弱，只有通过由三极管VT1组成的放大器把微弱的信号进行放大后，才能去触发单稳态电路。放大后信号中的负脉冲作用在三极管VT2的基极上时，可以使单稳态电路翻转。

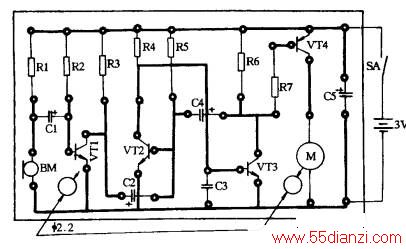

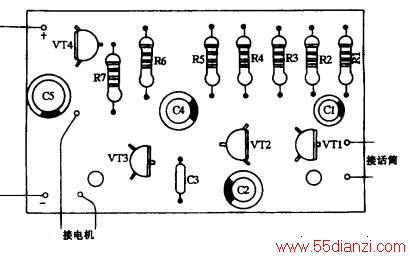

在电路的稳态过程下，单稳态电路中三极管VT2导通，三极管VT3截止。三极管VT3的集电极为高电平，接在它上面的三极管VT4是PNP型三极管，所以三极管VT4没有导通，小电动机M不工作。 一旦有外界的声音来触发电路，单稳态电路中三极管VT2的基极受到负脉冲的作用而截止，单稳态电路处在了暂态的过程中。这时三极管VT3导通，它的集电极电压下降，导致与它连接的三极管VT4也导通，小电动机M开始工作，跳娃娃就会跳动起来。 图8-14 声控跳娃娃电路板安装图 图8-15 电路板元件图

由于单稳态电路的暂态时间是由电阻器R5与电容器C4的参数决定的，所以几秒钟后单稳态电路会自动恢复到稳态过程下，小电动机M也就停止工作。

电路中的电容器C3是为了使三极管VT3可靠地截止而设置的。它可以滤除感应到三极管VT3基极上的杂波，使三极管VT3不会误动作。电容器C5为电源退藕滤波电容器。由于电动机M的工作电流较大，它工作时在电路中会产生一定的干扰信号，为了保证电路能稳定地工作，防止干扰信号对音频放大电路的影响，电源退耦滤波电容器的设置是必要的。为了使电路工作得更稳定，电容器的容量大些较好。
