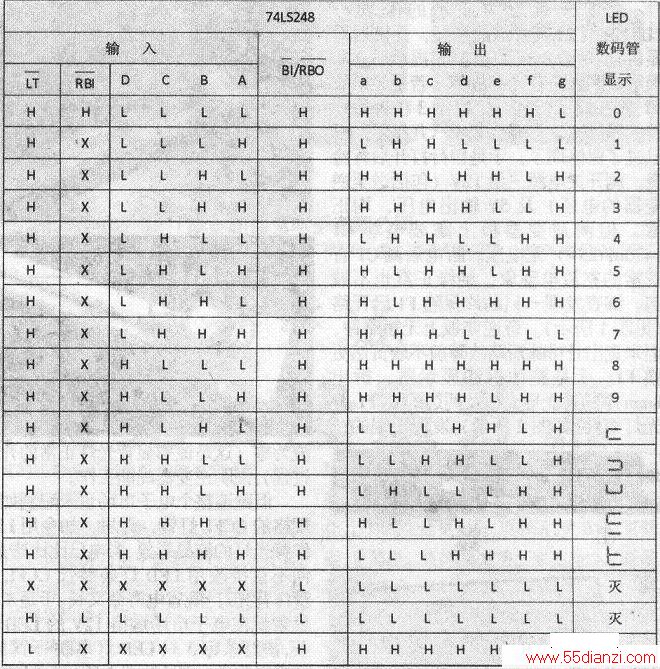

丽灯测试输入端（低电平有效）。当LT=0时，各字段A—G均输出高电平，显示数字“8”，可以对数码管进行测试，检查能否正常工作。正常译码时LT =1。
瓦百r脉冲消隐输入端（低电平有效）灭零输入端，低电平有效。当输入端DCBA=0000时，只要RBI=0，译码器各字段输出均为“0”，不显示数字“0”。
BI/RBO消隐输入（低电平有效）脉冲消隐输出（低电平有效）。可以作为输入端使用，也可以作为输出端使用。BI/RBO一作为输入端使用时为灭灯输入端，低电平有效。当Bj=O时，不管其他输入端为何种电平，各字段均输出“0”；BI/RBO作为输出端使用时，称为灭零输出端，低电平有效。只有DC-BA=0000，而且灭零输入信号RB=0时，RBO才会输出“0”，否则输出“1”。因此RBO=O，表示译码器已经将本来应该显示的零熄灭了。
在加装的编码显示电路中，经U1~U3编码输出的只有0～9这10个数，不存在超出9的数字出现。为了能正确显示其真实编码的数字，U8～U10的LT、RBI、、BI/RBO全部置高电平即可；U11在实际应用中只解码l和O，而此处的0是最高位，是不需要显示的，所以Ull的LT、RB1固定置“1”，BI/RBO与U7输出端即Ull的“A”相连，当U7输出为“1”时，U11正常译码输出“1”，当U7输出为“0”时，U11实现灭零，输出全部为低电平．U15不显示任何数字。
R4～R7为220n排阻。其每相邻两脚为额定阻值，其余脚互不相通。它是LED显示译码管的限流电阻，防止电流过大烧坏LED数码管。

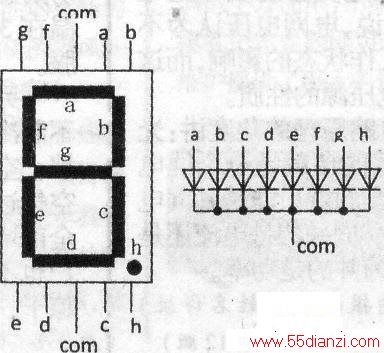

U12—U15为共阴极LED显示译码管。其外形结构与显示原理示意图如下图所示。
LED 7段数字显示器由7个发光二极管构成一个“8”字符，它分为共阴极和共阳极两种，如图3所示为共阴极数码管，其中com端为发光二极管阴极公共端，接低电平，当a～g端接高电平时，发光二极管点亮。小数点h(dp)同其他字段原理相同。
(2)显示电路原理分析
对应于x0.1MHz挡的编码电路，U8、R4和U12组成该挡的显示电路，当U8的DCBA输入对应数字的8421码，经过U8的译码，U12即可正确显示该数字。
同理U9、R5和U13组成xlMHz挡显示电路，并且因为该挡后面是x0.1MHz挡，所以U13的小数点“h”固定置高电平常亮。U10、U11、U14、U15、R6和R7组成×10MHz挡显示电路。当编码8和9时，由于U11的灭零功能使U15数码管灭灯，U14显示相应数字；当编码为10时，UI5显示“1”，U14显示“0”。
通过加装以上所示的电路，并且将LED数码管频率显示部分装在面板适当位置，这样就很直观地看到发射频率：用于更改频率的旋钮开关也装在便于操作位置，这样就实现了快速改频的功能。通过技术改造，原先需要1分钟左右的开机及改频时间，现在只需要10秒左右就可以完成，大大提高了“N+1”备机的应急能力，缩短了相应的停播时间。经过技术改造的“N+l”备机激励器已经使用近三个月，目前该设备运行稳定，为我台的安全优质播出工作做出了积极贡献。
