我们以XMT-101数显式温控仪为例，使用广州双龙公司生产的SL-AVR实验器材，并用其配套的AT90S8515单片机，介绍数值转换部分的改造过程。
JXMT-I01数显式温控仪最高显示温度为1300℃。显示部分由7107驱动数码管。有显示时，相应段约为+2V，熄灭时为+5v。
由于谈表为三位半显示，有22只脚产生开关信号，而AT90S8515只有32个I/O口。为了节约单片机的I/O口，在单片机输入脚与数码管之间，插入三极管作开关。其中个位、十位、百位各七只三极管，而干位数仅有一种显示，即仅显示“1”，所以千位只需一只兰极管，并与百位同时检测。各位的检测，由单片机控制轮流进行。当数码管某段未点亮时，其+5V电压将经R2加到三极管的基极，使之导通，集电极的电位为0，即单片机的相应输入端为“O”；反之，输入端为“1”。例如，检测十位数码管显示“3”时，PA1输出高电平，检测十位数字。a、h、c、d、g段点亮，为低电平，PC0、PC1、PC2、PC3、PC6输入为高电平，而e、f段未被点亮，为高电平．PC4、PC5的输入为低电平，加上PC7也为高电平（程序中已设置），这时单片机的输入为二进制数“11001111”，经软件处理后，显示屏上将电显示“3”。这样便完成了转换过程。

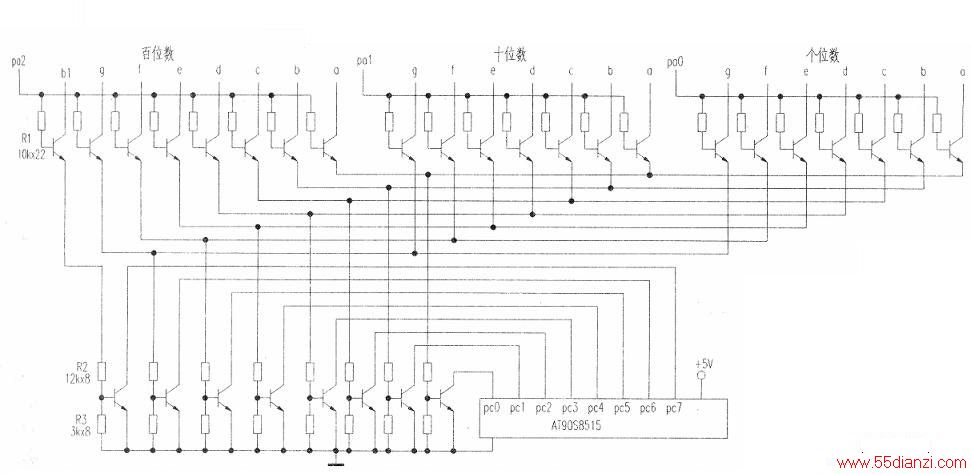

电路制作非常简单，+5v电源取原表+5v绕组整流后，加稳压电路。a—g分别与数码管相应段连接，其中’b1与干位数码管的b段相连。三极管采用9011，只要电阻阻值正确，焊接无误，一般不需调试。其他功能的实现可另编相应的程序。（附图中Rl、R2、R3分别代表同一行的多个电阻）
