用变压器巧获高压

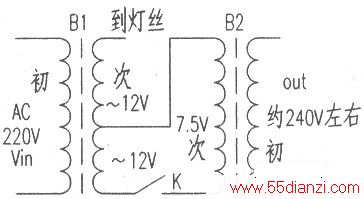

　　自制了一台电子管功放，无变压器。若用220V直接整流有触电危险。后用图示电路改装，获得成功。在K处加装一延时电路，以便让灯丝预热一段时间再启动高压。
　　
　　B1用双12V变压器，B2用单7.5V变压器。B1 -个绕组接B2次级，另一绕组经整流、滤波、稳压、输出6.3V灯丝电压，要求B1功率较大，B2用一般40W左右变压器即可。
