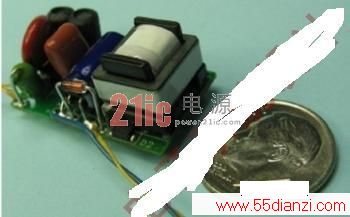

图7是装配后的电路板，该电路板仅16mm宽、28mm长。
图7：装配后的电路板。
设计选择
我们做出了许多重要的设计选择，以便尽可能地减少元件数和提高效率。设计经过优化，可以在低AC输入电压范围(85~135VAC、47~63Hz)内进行工作。在使用中，驱动器和LED负载被置于密闭的壳体内。非隔离式输出依靠壳体来为用户提供保护;当LED输出发生开路故障时，驱动器将关断以防止出现过压。
在电路的输入端，EMI滤波由2-π滤波器网络(由电容C1、C2、C3及差模扼流圈L1和L2构成)来执行。输入滤波器与LinkSwitch-PL的频率抖动功能相结合，可使设计满足Class B干扰限值。限定的总电容可维持高功率因数。
降压-升压功率转换电路由U1(功率开关+控制)、D2(续流二极管)、C7(输出电容)以及L3(电感)构成。二极管D1用来防止U1的漏源极两端出现负电压，特别是在输入电压接近过零点时。旁路电容C4在功率MOSFET导通时为器件提供内部电源。输出电流反馈通过R3上的压降来检测，然后由低通滤波器(R4和C5)进行滤波，以维持LinkSwitch-PL的工作点，从而使反馈(FB)引脚在稳态工作时的平均电压为290mV。
只需通过调整R3和R5的值即可设置输出电流工作点。将R3更改为12.7Ω并将R5更改为13Ω后，电路将提供96V、45mA的标称输出。
