前置USB口供电不足的解决方法

　　如果用的P4机箱，机箱里已留有USB接口和连线插头，不用再费事，直接将插头插到主板的USB扩展插针上就行了。但P3及以前的机箱上没有预留USB插口，当然也就没有连线和插头了。这就要我们自己动手了。把预先准备好的用于P3主板的USB扩展插座取来，这种USB扩展插座一头带个金属挡板，上有两个USB插口，另一头是两个插排，本来是用于连接到机箱的后面的，所以连线很短。我们需要延长连线，以便能从机箱的前面板连到主板的USB插针上。
　　

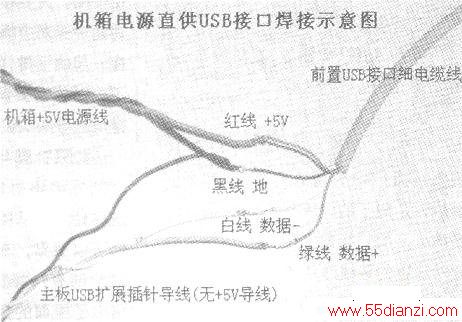

　　在插排端我们可以看到四根导线，但有点短了，我们用剪刀把电缆线外皮剪开，注意不要剪断封面的导线，让导线露面出4厘米左右，在离插排约两厘米处剪断，然后用准备好的焊线连在中间，两头焊好，连起来，最好用相同颜色的导线焊接，各种颜色的导线一一对应。先把靠近插排处的三个焊头（+5V头不焊）用塑料胶布裹起来。然后在中间的焊接处，把电源盒插头的导线焊到外置USB接口的+5V和地线上，再用塑料胶布把中间处的三个焊点裹起来。如果是两个前置USB接口，可把通往前置USB接口的两根+5V线和两根地线分别与电源盒插头的+5V线和地线焊在一起。这里要注意的是，由于电源是采用“共地”方式，所以电源盒的地线一定要和主板插针的地线及前置USB接口地线连在一起（见下图）。

　　固定前置USB接口
　　
　　导线焊好后，检查无误，将插头（或插排）插在主板的USB扩展插针上。另一头的两个USB接口是用螺丝固定在金属挡板上的，拧下螺丝将两个接口取下来，在机箱的前面板上，如放光驱或软驱的塑料挡片，量好尺寸，用烙铁头烫两个长孔，然后用什锦锉慢慢锉成长方形孔，要比USB接口大些，在方孔的两边钻两个圆孔，用螺丝穿过圆孔，把USB接口从里面固定在塑料板上。
　　
　　如果经常用小功率USB设备，可只改造一个USB插口，作为一号接口。另一个直接从主板的USB扩展插针上引到前置USB接口上，不用电源盒上的电源，作为二号接口。
　　

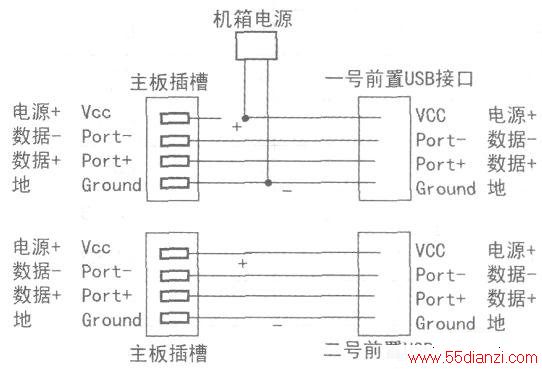

　　使用小功率USB设备插入二号接口，使用大功率USB设备插入一号接口（见下图）。

　　
　　5．该电路使用注意事项
　　
　　由于直接使用微机电源盒的+5V主电源给USB设备供电，功率是强劲的。虽然供电功率大了，但不要同时接过多的大功率USB设备，因为大功率的设备接多了，加重了微机电源的负担，会造成主机中的设备不能正常运行。另外，根据USB相关的规范，在USB输出端都有对电源输出的控制电路，但现在使用电源盒中的电源直接供电，失去了USB电路对电源的控制，因此要注意电流过大会损坏设备的问题。不过，小功率的USB设备应该有限流措施，一般情况下不会有太大的问题。计算机内部的硬盘、光驱、软驱等设备本来就是直接接在主机电源盒上的，所以使用USB外置硬盘、光驱、软驱等设备时也不会有什么问题的。
