采用4P1S制作的小胆机

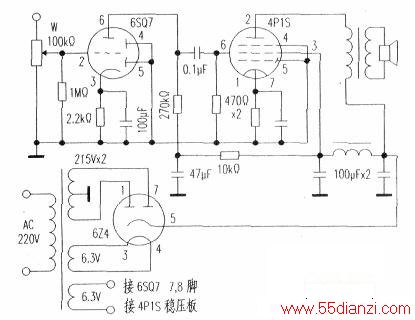

　　采用直热式电子管4P1S试制的小胆机整机线路见上图，4P1S直流灯丝4,2V稳压供电见下图。
　　
　　4P1S是锁式小八脚直热式小功率五极管，用于小功放音质，音色比较好。
　　
　　由于4P1S管输出功率小，为了尽可能提高输出功率，本线路采用五极管接法，屏级电压取240V左右，低于4P1S极限运用电压250V，在安全使用范围内。
　　
　　4P1S管是直热管，对电源要求比较严格。高压整流部分应尽量减小波纹，灯丝一定要直流加热，以保证直热管对噪声敏感的要求。本机消耗电流很小，双声道高压板级供电用1支624胆管整流，避免半导体二极管整流产生的关断脉冲声。同时对高压供电也有延时作用，以保证电子管的安全使用。
　　
　　电源变压器用1只6灯收音机电源变压器，初级220V，次级高压215V。灯丝2组，1组6.3V0.7A，另一组6.3V2.15A。0:7A接6Z4整流管灯丝，2.15A接2只6S07灯丝和直流稳压板电路、输出4.2V，接2只4P1S灯丝（见下图）。
　　
　　下图电路用LM317三端可调稳压输出，波纹极小，电压稳定，可调范围大。LM317最大电流1.5A，有点发熟，为了安全工作要加装散热片，使工作中温升降低。稳压板用万能线路板，很方便焊接。装好后固定在底板上。
　　
　　扼流圈用1支6灯收音机输出变压器，电流部分要认真安装，绝对不能马虎。左右声道共用电源。
　　
　　本着节约发烧原则，尽量修旧利废。装调中全部使用国产原件和收音机拆出的老古董。两只耦台电容用国产早期0.1μF白瓷管纸质电容，效果很好。阴极旁路电容用“天和“100UF50V老电容，滤波电容用“天和”牌电解电容并上0.1μFCBB电容以提高电源对高音的影响。电阻用国产早期碳膜电阻和金属膜电阻，拆机电阻也可以。
　　
　　输出变压器选用2只好一点的6灯收音机输出变压器，由于输出功率不大，3W—5W，5000；4、8Ω的输出变压器已能够达到很好的听音要求。
　　
　　4P1S直流管管座市场上不好配套，管和管座邮购。
　　
　　前级管试验了6N1、6N2、6N3、6J1、6G2、6S07，试听都有很好的表现。喜欢大八脚管，本机选用了6SQ7。6SQ7比4P1S大一点，好看。6SQ7是高μ管，是收音机专用前级管，音色明亮柔和，使人有种亲切感。高μ管使音乐细节表现力大幅提高，能很好和后级配合。
　　
　　直流管功放有特殊的细节分辨力，主观听音效果好，和6P1、6P14等小胆比较，功率小一些，听感要好很多，有一种全新的感觉。声场气氛活跃，临场感强，高中低音比较平直，不刻意夸张。
　　
　　本机耗电小，修旧利废原件来源多，成本低，音质好，不扰民是其优点。连接CD机、MP3和电脑，效果都很好。用作小房间音量也很大。
　　
　　线路中未加负反馈，调整中可以增加负反馈电阻，减少失真。
　　
　　试听中分别试听了多种喇叭音箱，最后采用了早期上海飞乐全频中200、\D3-2001两只高灵敏喇叭，自制了两只木音箱，听起来声音出奇的好，有声音脱离箱体、空中回荡的感觉。
