自制彩显维修信号源

    本文介绍一种用集成电路MSE681N制作的彩色显示器维修信号源，它能满足脱机时的维修需要。该信号源的输出信号种类如附表所示。
一、电路原理

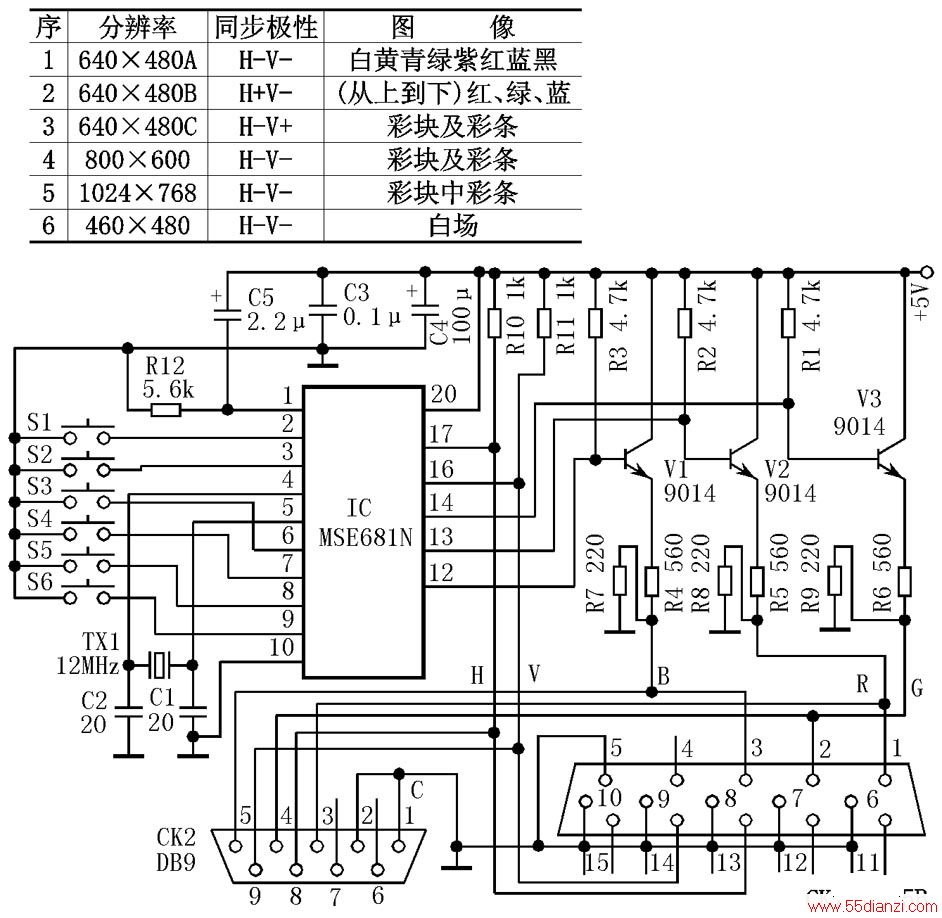

该信号源的电路原理如附图所示。其核心器件为专用集成电路MSE681N，它包括中央处理器、图像形成与同步发生、同步形成、RGB合成及同步脉冲极性控制等功能单元。整个信号源的电路较为简洁，S1～S6为六种信号选择键，用于信号转换；TX1、C1、C2为IC内部中央处理器的时钟振荡元件；三基色数据信号从V1～V3发射极输出；CK1、CK2分别为标准D型15芯、9芯信号输出端子，以便与各型彩显配接。
二、元器件选择与制作
信号选择键S1～S6可用带键盘的专用电路板或电视机用微动开关代替；CK1、CK2在电脑配件商店有售；电阻均为1/8W普通电阻，其它元件的选用按附图标注进行。由于电路简单，可自行设计电路板，只要连接无误，无需调试即可工作。
三、使用说明
准备一台性能良好的彩色显示器，根据显示器信号线插头型号，选择插入15芯或9芯插座。接通信号源及彩显电源，即可显示640×480A模式图像（标准彩条）。此时行场同步均为负极性，适合目前流行的大多数彩显，若显示不正常，可选择不同极性的行场同步信号。该信号源键盘控制如下：S1为标准彩色输出；S2、S3为行场同步信号极性选择；S4和S5为显示分辨率800×600和1024×768的选择；S6选择白场，用于调整彩显的白平衡。
