复合屏极三极电子管6C5P制作的前级电路

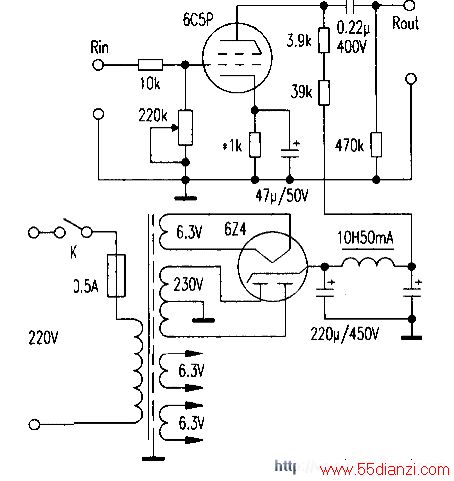

　　本机电路如图所示。音频信号直达栅极，6C5P接成共阴放大电路，屏极采用电容隔直耦合输出，利于稳定（侧重高频）+39kΩ（侧重中低频）两只电阻串联作为6C5P屏极负载电阻。

　　电源部分采用全波电子管整流，本机采用6Z4电子管整流，电感滤波。

　　二、元件选择
　　
　　6C5P系宽频带低噪声电压放大三极管，国产品有南京6C5C。曙光6C5P等，国外有6C5、6C5GT、6C5C等型号，笔者用的是南京6C5C。电阻选用上世纪六七十年代国产的绿色碳膜电阻。这种电阻音色甜美，富有磁性。

　　电源变压器和阻流圈采用上海无线电27厂产品。电源变压器功率为100W，阻流圈规格为10H50mA，电源变压器也可以直接使用五灯或六灯收音机电源变压器。

　　三、组装调试和试听
　　
　　通过调节6C5P阴极电阻。使6C5P阴极电压为4V。

　　阴极电流为4mA左右。本前级连接试听的器材是：自制的10W/300BC单端机。音源为飞利浦DVD.音箱为自制90dBl2英寸三分频落地音箱。出声胆味浓郁，空气感强。高中低频表现全面，，音场定位准确，
