利用8279实现显示扫描自动化

    1、实验内容

　　在外接的键盘功能板上，按数字键， 数码管 上应相应能显示按下的数字，按下功能键，能相应执行其它功能程序。

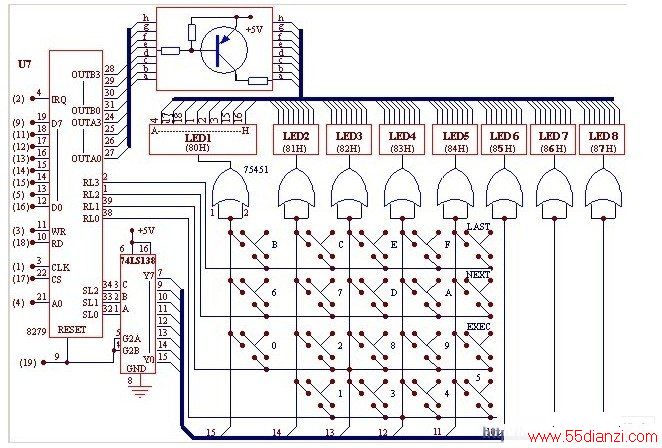

　　2、实验原理图

　　3、实验说明

　　利用 8279 可以实现对键盘/ 显示器 的自动扫描，以减轻 CPU 负担，具有显示稳定，程序简单，不会出现误动作等特点。本实验利用8279实现显示扫描自动化。

　　4、实验步骤

　　①将DVCC实验系统上J8 插座 与键盘显示板用扁平 电缆 相连。

　　②将KEY区D0-D7用8芯 排线 连到BUS2区XD0-XD7上。

　　③将KEY区WR、RD、ALE分别连到BUS3区XWR、XRD、ALE上。

　　④KEY区A0连到BUS1区XA0上。

　　⑤KEY区R ST 连到MP区SP上。

　　⑥KEY区KCS连到SELET区的Y3上。

　　⑦在DVCC实验系统上按F2键进入仿真1态，即显示“P.....”，从起始地址08F0H开始连续执行程序。

　　⑧功能板上数码管显示P，按下功能板上的数字键，数码管上显示相应的数字，按下功能键，数码管上显示相应的0字循环(LAST键)、1字循环(NEXT键)、2字循环(EXEC键)。

　　5、程序

　　程序清单：

　　ORG    08F0H

　　HA7S:    MOV    SP,#53H

　　MOV    DPTR,#0B001H

　　MOV    A,#00H

　　MOVX        @DPTR,A

　　MOV    A,#32H

　　MOVX        @DPTR,A

　　MOV    A,#0DFH

　　MOVX        @DPTR,A

　　HA7S1:  MOVX        A,@DPTR

　　JB        ACC.7,HA7S1

　　MOV    DPTR,#0B000H

　　MOV    A,#0C8H

　　MOVX        @DPTR,A

　　INC      DPTR

　　MOV    A,#80H

　　MOVX        @DPTR,A

　　HA7S2:  MOV    30H,#80H

　　MOV    31H,#40H

　　HA7S3:  MOV    DPTR,#0B001H

　　MOVX        A,@DPTR

　　ANL    A,#07H

　　CJNE    A,#00H,HA7S4

　　AJMP    HA7S3

　　HA7S4:  MOV    DPTR,#0B000H

　　MOVX        A,@DPTR

　　MOV    B,A

　　MOV    R1,#00H

　　MOV    DPTR,#KEYTAB

　　HA7S5:  MOV    A,#00H

　　MOVC  A,@A+DPTR

　　CJNE    A,B,HA7S6

　　AJMP  HA7SA

　　HA7S6:  INC      DPTR

　　INC      R1

　　MOV    A,R1

　　JB        ACC.4,HA7S7

　　AJMP  HA7S5

　　HA7S7:  MOV    R1,#00H

　　MOV    DPTR,#KEYTAB1

　　HA7S8:  MOV    A,#00H

　　MOVC        A,@A+DPTR

　　CJNE    A,B,HA7S9

　　AJMP  HA7SC

　　HA7S9:  INC      DPTR

　　INC      R1

　　MOV    A,R1

　　JNB      ACC.2,HA7S8

　　AJMP  HA7SD

　　HA7SD: LJMP    HA7S

　　HA7SA: MOV    A,30H

　　MOV    DPTR,#0B001H

　　MOVX        @DPTR,A

　　MOV    A,R1

　　MOV    R0,31H

　　MOV    @R0,A

　　INC      31H

　　MOV    DPTR,#CDATA

　　MOVC        A,@A+DPTR

　　MOV    DPTR,#0B000H

　　MOVX        @DPTR,A

　　INC      30H

　　MOV    A,30H

　　CJNE    A,#88H,HA7SB

　　LJMP    HA7S2

　　HA7SB: AJMP  HA7S3

　　HA7SC: MOV    DPTR,#KJPA DDR

　　MOV    A,R1

　　RLA

　　ADD    A,R1

　　JMP      @A+DPTR

　　KJPADDR:LJMP      LOOP0

　　LJMP    LOOP1

　　LJMP    LOOP2

　　KEYTAB: DB 0C1H,0C8H,0C9H,0D0H,0D8H,0E0H,0C2H,0CAH,0D1H,0D9H

　　DB 0DAH,0C3H,0CBH,0D2H,0D3H,0DBH

　　KEYTAB1:DB 0E3H,0E2H,0E1H

　　CDATA: DB 0CH,9FH,4AH,0BH,99H,29H,28H,8FH,08H,09H,88H,38H

　　DB 6CH,1AH,68H,0E8H

　　LOOP0: MOV    R5,#0CH

　　LJMP    DISPC

　　LOOP1: MOV    R5,#9FH

　　LJMP    DISPC

　　LOOP2: MOV    R5,#4AH

　　DISPC:  MOV    R6,#80H

　　DISPC1: MOV  A,R6

　　MOV    DPTR,#0B001H

　　MOVX        @DPTR,A

　　MOV    A,R5

　　MOV    DPTR,#0B000H

　　MOVX        @DPTR,A

　　MOV    R2,#20H

　　LCALL        DELAY

　　MOV    A,#0FFH

　　MOVX        @DPTR,A

　　INC      R6

　　CJNE    R6,#88H,DISPC1

　　AJMP  DISPC

　　DELAY: PUSH  02H

　　DELAY1: PUSH        02H

　　DELAY2: PUSH        02H

　　DELAY3: DJNZ        R2,DELAY3

　　POP      02H

　　DJNZ    R2,DELAY2

　　POP      02H

　　DJNZ    R2,DELAY1

　　POP      02H

　　DJNZ    R2,DELAY

　　RET

　　END
