利用一只高频头，一只中放盒，便构成了一台实用的电视接收选台器，该机具有性能可靠，电路简单，无需调试，成本低廉等优点，十分适合业余电子爱好的制作。

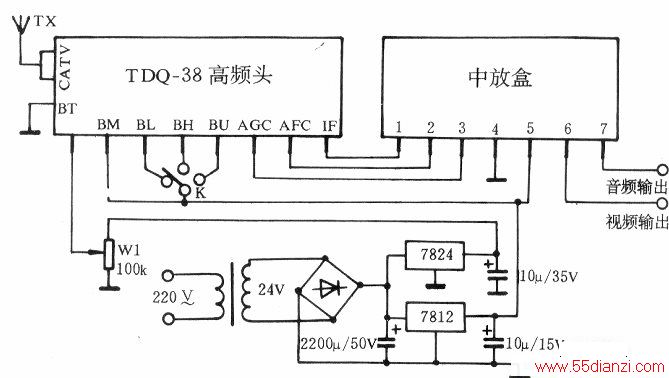

该机的电路（见下图）主要由彩电专用的带增补的电调谐高频头TDQ-38、中放盒及电源电路组成，该接收器接收灵敏度高，中频放大增益高，频带宽，自动增益控制效果好等优点，能接收到47-870MHz的带增补的所有电视信号。高频信号由天线或CATV座进入高频头的输入端。K是L、H、V波段开关，由Wl进行调谐选台，经高频头内电路将高频信号放大，混频处理后，由IF脚输出图像，伴音混合的中频信号，经中放盒进行放大、检波、鉴频，由中频放大盒的⑥脚输出视频信号，⑦脚输出伴音信号。整机电源由7824及7812稳压后输出24V、12V，作为整个电路的调谐电压及工作电压。
Wl应选用线性电位器。高频头可选用深圳画佳TDQ-38全增补频道电子调谐器，中放盒属进口成品。
其余元件可按图标的数值选取。由于该机所需元件少，因而无需电路印板，直接搭焊即成，焊装完毕，反复对照电路图，确认无误后，无需任何调试，即可投入正常使用。
