传统坐便器采用浮球式机械压力控制装置自动给水，其原理是利用水位上升使浮球带动杠杆关闭供水口。此类装置多采用塑料构件制成，天长日久极易老化变形，使得供水口关不死而长期漏水，既费水，且漏水声令人生厌。为此设计制作的这套电子自控给水装置，电路简单、成本低廉、易于自制。

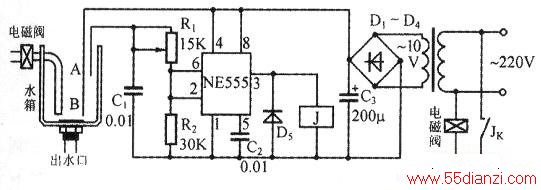

下图是本装置的电路图。它采用一块NE555时基IC，利用水电阻作传感器实现自控。当水箱中的水满时，水位探针A、B电极之间呈低阻态，12V电源经水电阻和Rl、R2分压加至NE555的第2、6脚，其电压可达8V左右（高于2/3VDD）。此时3脚输出低电平，继电器J释放，其常开触点JK断开，电磁水阀没有电流通过为常闭态、不向水箱供水。
水箱放水后水位下降，A、B电极之间断路，NE555的第6、2脚的电位为零（低于1/3VDD）使第3脚输出高电平，继电器J吸合、常开触点JK闭合、电磁水阀得电开始向水箱供水，直至水位上升到A点（水箱水满）后，电路再次翻转，JK释放、电磁阀断电而停止向水箱供水。本装置的电源由220V交流市电经整流滤波获得。电路中的D5是续流二极管，以保护NE555的内部电路不被继电器线圈断电时产生的反电动势击穿。Cl是抗干扰电容，用以消除干扰脉冲，以免使电路产生误动作。
元器件选择IC为NE555，也可用F555、CA555直接代换，这种lC大都采用双列8脚直插封装，其外形和插脚位置如右图所示。二极管D1～D5为1N4000系列的任何型号。电阻Rl采用15k可调电阻，其它元器件的数值如图中所标。J为普通9V小型继电器。电磁水阀采用全自动洗衣机的上水电磁阀，这种电磁阀是常闭型的，采用常闭型电磁阀的目的是确保停电或电路发生故障时，电磁水阀处于关闭状态。它的进水口可直接与自来水管连接，出水口可用细塑料管引至水箱内。A、B电极用耐腐蚀的镍铬合金丝或不锈钢片加工制作。
安装与调试

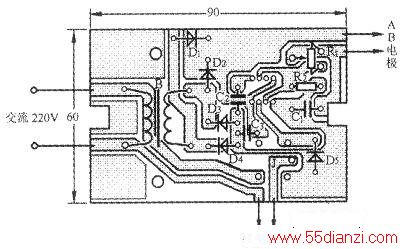

本装置可焊接在如下图所示的印制电路板上。只要所用元器件的质量可靠，不出现错焊和虚焊，一般无须调试即可正常工作。调试前要把Rl置于阻值最大位置，暂不接电磁水阀，然后给电路加上12V电源，并将A、B电极插入水中，只要能听到继电器J的吸合声，就说明电路可正常工作。如果听不到吸合声，可把Rl的阻值逐渐减小进行实验。Rl的取值和水电阻有关，在一般情况下，Rl的阻值在l0k左右。

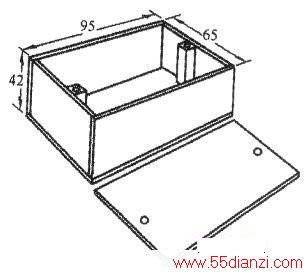

除电磁水阀和电极A、B外，整个电路装入如下图所示的外壳内。

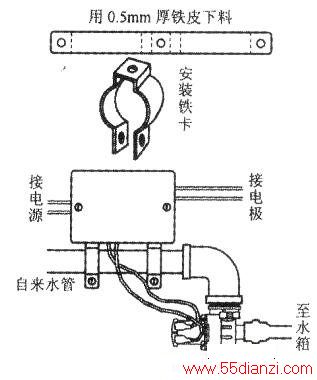

为了防水，外壳最好用有机玻璃和氯仿粘制。并制作两个铁卡，将整个装置如下图所示安装在电磁阀附近的水管上方。为了安全起见，与电磁阀连接的两个接线柱要加装塑料护套。最后把电极A、B置于水箱内部适当位置，接通电源即可使用。
