该自动控制装置。具有成本最低、制作容易，而且寿命长等特点。取代了电源变压器，低压整流放大控制电路等。
1．电路工作原理
只用了一个交流接触器，两个微动开关和浮球支架组成水位控制装置。经我单位两年的实际使用效果一直很好，维修量几乎为零。

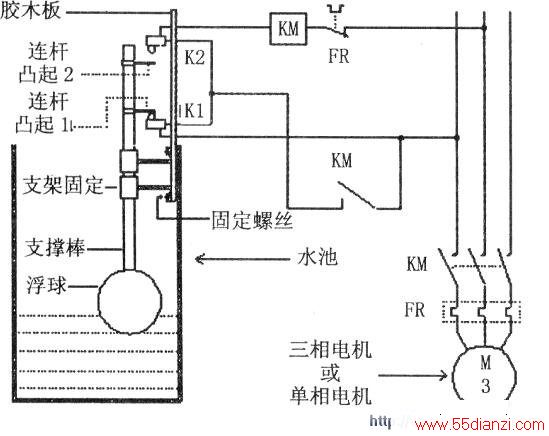

电路见下图所示。图中，Kl、K2为限位开关。Kl处于常开状态，K2处于常闭状态。KM是一只交流接触器。当水池水位处于低水位时，靠浮球的重力，浮球连杆凸起“1”把Kl常开触点接通，电源经过Ll到Kl、K2、KM线圈、L2构成电源回路。交流接触器线圈得电吸合工作，KM主触点接通，主电源使电动机转动，开始抽水。当水池水位逐渐升高时，浮球连杆凸起“1”把Kl脱离。靠KM的辅助触点自锁，电机继续通电抽水。当水位上升到水池上限水位开关K2时，浮球连杆凸起“2’把限位开关常闭触点K2顶开，交流接触器线圈断电，使KM辅助触点、主触点释放，断开主电源电机停转，抽水也相应停止。
随着水位的升、降不断重复上述过程，周而复始。
元件最少寿命最长的水箱、水塔自动抽水控制装置LlL2L3
2．元件的选择
微动开关Kl、K2，选用LXWS-11G2触点、电流为6A，KM是交流接触器，型号为CJ0-20A，线圈吸合电压为380V。浮球支撑根据水池、水塔指定相应高度，来确定。绝缘胶木板尺寸为20×100mm。其他按图中的要求来选择。一装即成。
3．注意事项
(1)胶木板、控制线路、限位开关等配件要防风、雨、雪等。
(2)根据需要也可改用单相电源供电，选用交流接触器吸合线圈为220V，但接线方式不变。
