概述

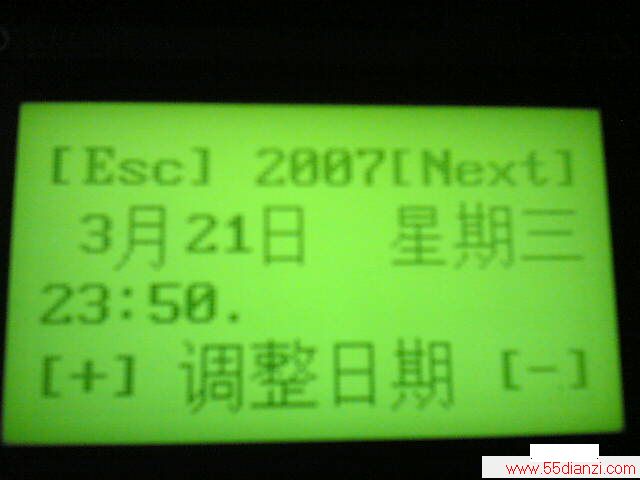

这是送给一个好友的生日礼物,希望他可以放在书桌上,每当他需要的时候提醒他时间。本制作我创造了几处个性设计,台历式外型可以立在书桌上又可以折叠存放;模拟触摸屏的按键设计,使屏幕四角据有输入功能,按键功能显示在屏幕上,可以自由更改,同时也隐藏了难看的按键。
基本信息
作品名 12864液晶电子钟 (12864 LCD CLOCk)
程序名 12864LcdClock_c52_v1.01
程序版本 V1.01(最新版本) [了解版本格式]
硬件版本 V1.00(最新版本)
启划人 杜洋
启划日期 2006-11-26
主要特征
显示当前年、月、日、星期、小时、分钟、秒、温度和节日信息
整点报时(早8点至晚21点)
时钟调整
128*64LED显示,亮度高,一目了然
备用电池,长久走时
温度显示,00.0度高精度(0~99度)
模拟触摸屏的方位按键,即操作简单又隐藏按键
国际、国内公历重要节日提醒
日历台式外型设计,至于桌面美观大方
//---程序说明---//
/*
名字:main.c
作者:杜洋(doyoung)
创建日:2006-11-26
工程:智能助理电子钟(AI-timer)
*/
//---修改日志---//
/*
*/

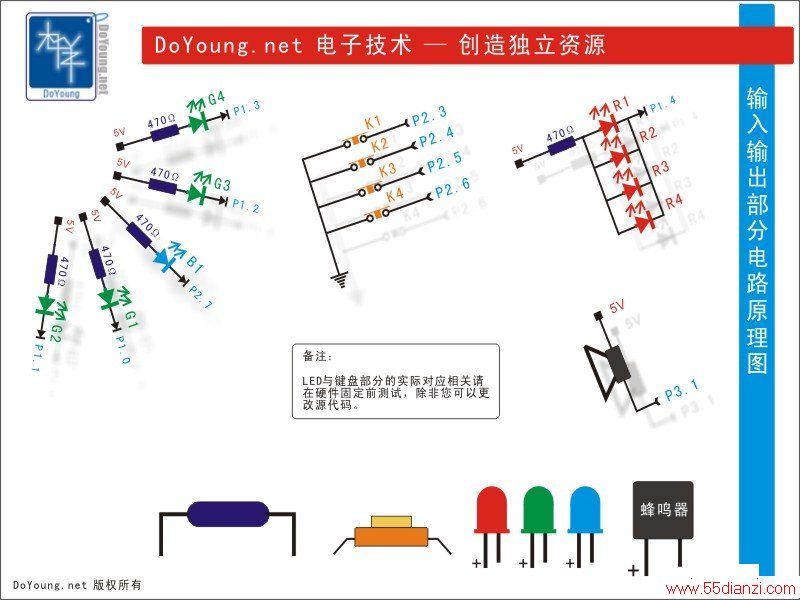

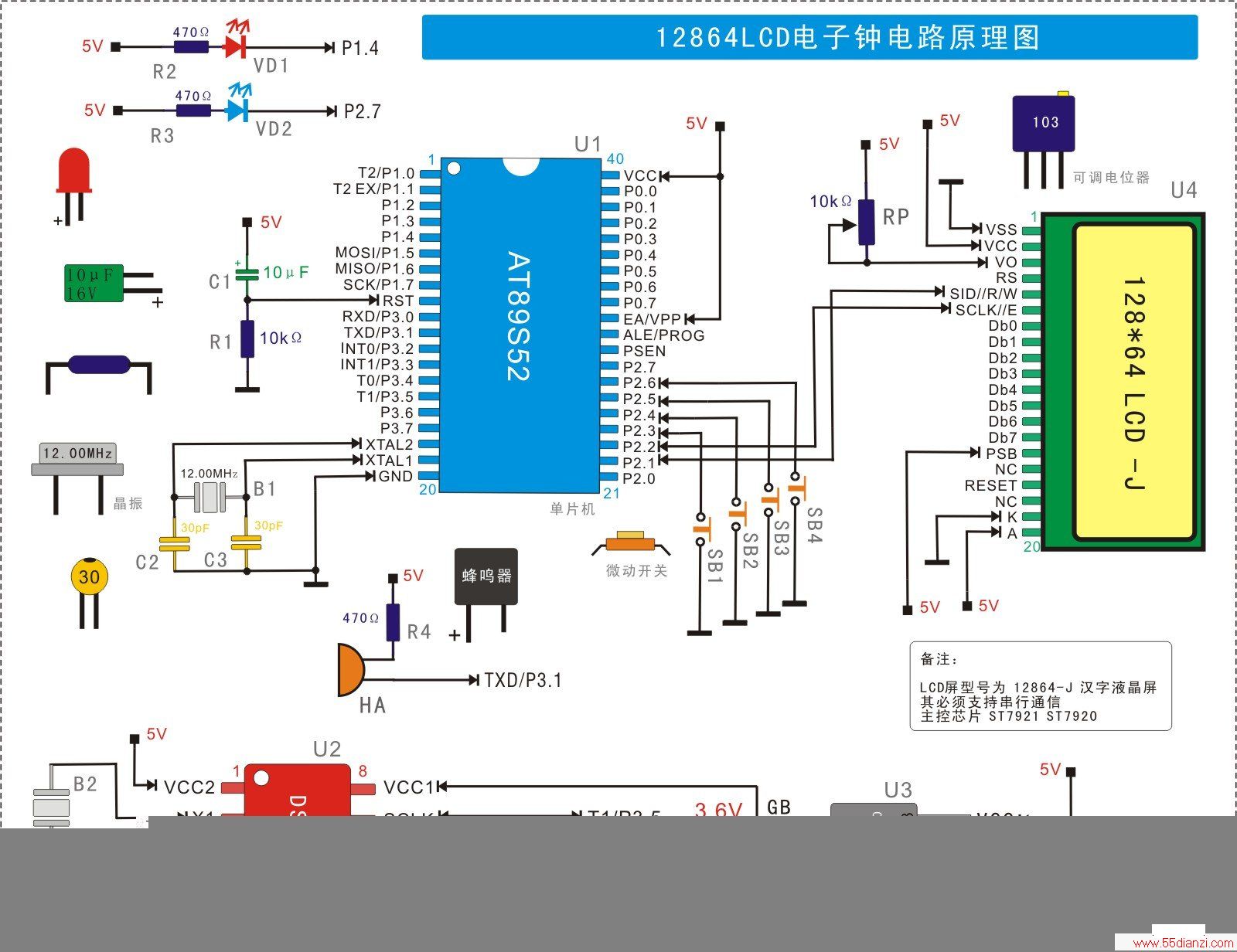

//---硬件说明---//
/*
P0.0~0.7 NC
P1.0 右上角LED-G 低电平有效(L)
P1.1 右下角LED-G L
P1.2 左下角LED-G L
P1.3 左上角LED-G L
P1.4 4个LED-R L
P1.5~1.7 ISP下载用 ~
P2.1 LCM -5 SID 串行数据输入,~
P2.2 LCD -6 CLK 串行时钟,~
P2.3 左上角KEY -
P2.4 左下角KEY -
P2.5 右上角KEY -
P2.6 右下角KEY -
P2.7 背后LED-B L
P3.0 温度单总线 ~
P3.1 BEEP L
P3.2 KEY中断 -
P3.3 DS1302 -5 RST_ 低电平复位(L)
P3.4 DS1302 -6 IO ~
P3.5 DS1302 -7 SCLK ~
P3.6 24C02 -6 SCL ~
P3.7 24C02 -5 SDA ~
*/
/****************************************************************************/
//头文件
#include <AT89X52.h>
#include <string.h>
/*****************************************************************************/
//灯与蜂鸣器定义
sbit led_b = P2^7;
sbit led_r = P1^4;
sbit led_g1 = P1^3;
sbit led_g2 = P1^2;
sbit led_g3 = P1^0;
sbit led_g4 = P1^1;
sbit beep = P3^1;
/*****************************************************************************/
//温度传感器定义
sbit DQ = P3 ^ 0;//ds18B20
/*****************************************************************************/
//键盘引脚定义
sbit KEY_1 = P2^3; //左上
sbit KEY_2 = P2^4; //左下
sbit KEY_3 = P2^6; //右上
sbit KEY_4 = P2^5; //右下
sbit KEY_I = P3^2; //常0
/****************************************************************************/
//引脚定义
sbit SID = P2^1; //数据
sbit SCLK = P2^2; //时钟
/*****************************************************************************/
//定义DS1302时钟接口
sbit clock_clk = P3 ^ 5;//ds1302_clk(时钟线)
sbit clock_dat = P3 ^ 4;//ds1302_dat(数据线)
sbit clock_Rst = P3 ^ 3;//ds1302_Rst(复位线)
/*****************************************************************************/
//定义累加器A中的各位
sbit a0 = ACC ^ 0;
sbit a1 = ACC ^ 1;
sbit a2 = ACC ^ 2;
sbit a3 = ACC ^ 3;
sbit a4 = ACC ^ 4;
sbit a5 = ACC ^ 5;
sbit a6 = ACC ^ 6;
sbit a7 = ACC ^ 7;
/****************************************************************************/
//定义全局变量
unsigned char yy,mo,dd,xq,hh,mm,ss;//定义时间映射全局变量(专用寄存器)
bit w = 0; //调时标志位
statIC unsigned char menu = 0;//定义静态小时更新用数据变量
static unsigned char keys = 0;//定义静态小时更新用数据变量
static unsigned char timecount = 0;//定义静态软件计数器变量
/****************************************************************************/
void DelayM(unsigned int a){//延时函数 1MS/次
unsigned char i;
while( --a != 0){
for(i = 0; i < 125; i++); //一个 ; 表示空语句,CPU空转。
} //i 从0加到125,CPU大概就耗时1毫秒
}
/****************************************************************************/
//函数声明
void lcm_w_word(unsigned char *str) ; //写字符 例:lcm_w_word("您好!");
void lcm_w_test(bit start,unsigned char ddata); //(0,指令) (1,数据)
void lcm_w_byte(unsigned char bbyte); //写一个字节给lcm
void delaynms(unsigned int di); //延时
void lcm_init(void); //lcm初始化
void lcm_clr(void); //清屏
void days (viod) { //公历节日数据库
lcm_w_test(0,0x80);
lcm_w_word("[Dis] [Set]");
lcm_w_test(0,0x98);
// ----|----------------|
if ( mo == 0x01 && dd == 0x01 ){ lcm_w_word("Happy New Year!!"); }//1月
if ( mo == 0x01 && dd == 0x28 ){ lcm_w_word(" 世界麻风日 "); }
if ( mo == 0x02 && dd == 0x02 ){ lcm_w_word(" 世界湿地日 "); }//2月
if ( mo == 0x02 && dd == 0x13 ){ lcm_w_word(" 明天情人节了 "); }
if ( mo == 0x02 && dd == 0x14 ){ lcm_w_word(" 今天是情人节 "); }
if ( mo == 0x03 && dd == 0x01 ){ lcm_w_word(" 国际海豹日 "); }//3月
if ( mo == 0x03 && dd == 0x03 ){ lcm_w_word(" 全国爱耳日 "); }
if ( mo == 0x03 && dd == 0x08 ){ lcm_w_word(" 3.8妇女节 "); }
