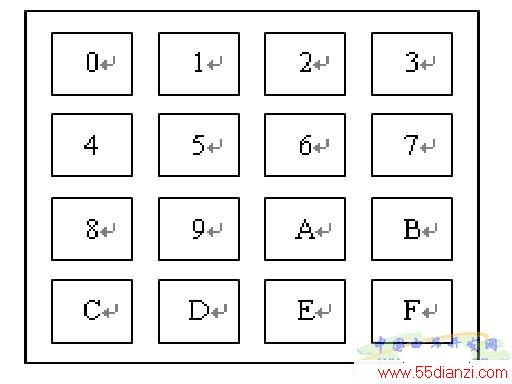

如图4.14.2所示，用at89s51的并行口p1接4×4矩阵键盘，以p1.0－p1.3作输入线，以p1.4－p1.7作输出线；在数码管上显示每个按键的“0－f”序号。对应的按键的序号排列如图4.14.1所示
图4.14.1

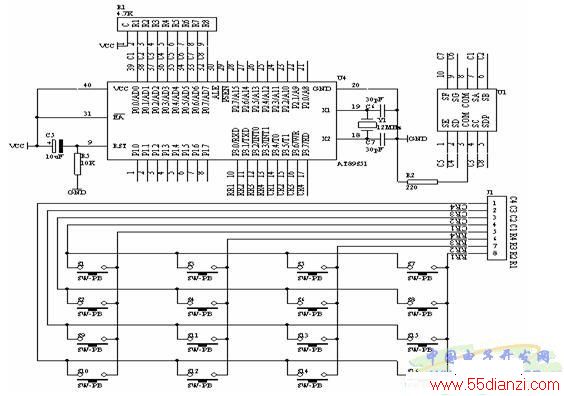

2．硬件电路原理图
图4.14.2
3．系统板上硬件连线
（1． 把“单片机系统“区域中的p3.0－p3.7端口用8芯排线连接到“4x4行列式键盘”区域中的c1－c4 r1－r4端口上；
（2． 把“单片机系统”区域中的p0.0/ad0－p0.7/ad7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：p0.0/ad0对应着a，p0.1/ad1对应着b，……，p0.7/ad7对应着h。
4． 程序设计内容
（1． 4×4矩阵键盘识别处理
（2． 每个按键有它的行值和列值 ，行值和列值的组合就是识别这个按键的编码。矩阵的行线和列线分别通过两并行接口和cpu通信。每个按键的状态同样需变成数字量“0”和“1”，开关的一端（列线）通过电阻接vCC，而接地是通过程序输出数字“0”实现的。键盘处理程序的任务是：确定有无键按下，判断哪一个键按下，键的功能是什么；还要消除按键在闭合或断开时的抖动。两个并行口中，一个输出扫描码，使按键逐行动态接地，另一个并行口输入按键状态，由行扫描值和回馈信号共同形成键编码而识别按键，通过软件查表，查出该键的功能。

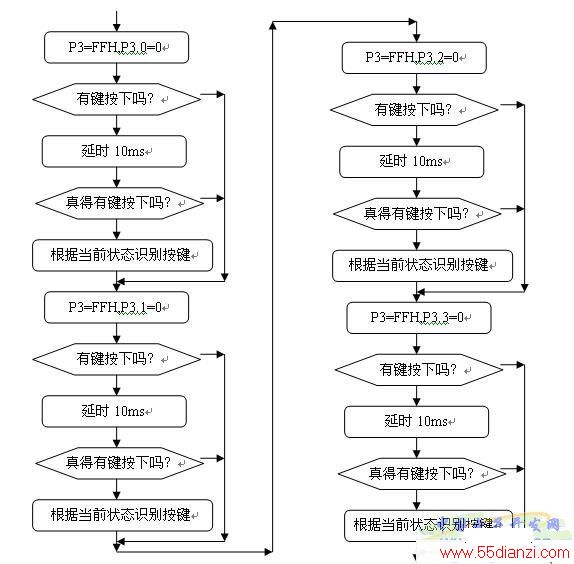

5．程序框图
