单片机课程设计--闪光灯

单片机课程设计--闪光灯

点击数:7125 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   自动控制-单片机

1.     实验任务

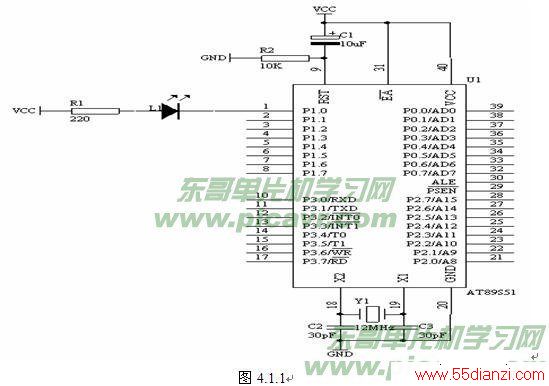

如图4.1.1所示:在P1.0端口上接一个发光二极管L1,使L1在不停地一亮一灭,一亮一灭的时间间隔为0.2秒。
2.     电路原理

3.     系统板上硬件连线
把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。
4.     程序设计内容
(1).    延时程序的设计方法
作为单片机的指令的执行的时间是很短,数量大微秒级,因此,我们要求的闪烁时间间隔为0.2秒,相对于微秒来说,相差太大,所以我们在执行某一指令时,插入延时程序,来达到我们的要求,但这样的延时程序是如何设计呢?下面具体介绍其原理:

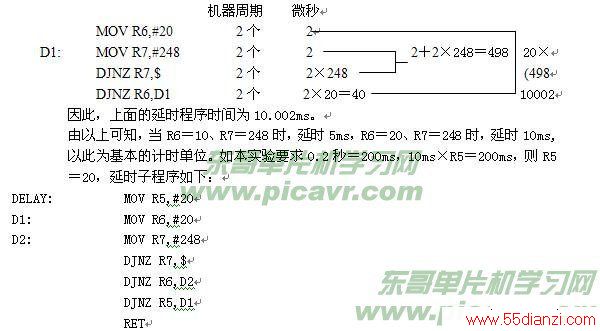

如图4.1.1所示的石英晶体为12MHz,因此,1个机器周期为1微秒


因此,上面的延时程序时间为10.002ms。
由以上可知,当R6=10、R7=248时,延时5ms,R6=20、R7=248时,延时10ms,以此为基本的计时单位。如本实验要求0.2秒=200ms,10ms×R5=200ms,则R5=20,延时子程序如下:
DELAY:            MOV R5,#20
D1:                MOV R6,#20
D2:                MOV R7,#248
                DJNZ R7,$
                DJNZ R6,D2
                DJNZ R5,D1
                RET
(2).    输出控制
如图1所示,当P1.0端口输出高电平,即P1.0=1时,根据发光二极管的单向导电性可知,这时发光二极管L1熄灭;当P1.0端口输出低电平,即P1.0=0时,发光二极管L1亮;我们可以使用SETB P1.0指令使P1.0端口输出高电平,使用CLR P1.0指令使P1.0端口输出低电平。

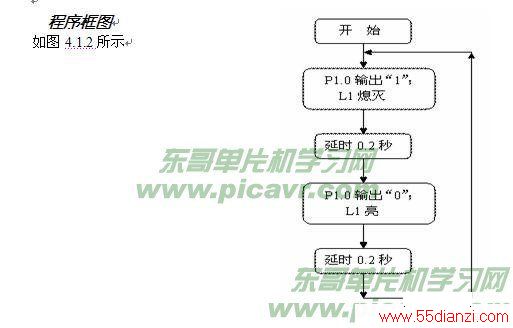

5.    程序框图
      如图4.1.2所示


6.    汇编源程序
            ORG 0
START:        CLR P1.0
            LCALL DELAY
            SETB P1.0
            LCALL DELAY
            LJMP START
DELAY:        MOV R5,#20            ;延时子程序,延时0.2秒
D1:            MOV R6,#20
D2:            MOV R7,#248
            DJNZ R7,$
            DJNZ R6,D2
            DJNZ R5,D1
            RET
            END

7.    C语言源程序
#include <AT89X51.H>
sbit L1=P1^0;

void delay02s(void)        //延时0.2秒子程序
{
  unsigned char i,j,k;
  for(i=20;i>0;i--)
  for(j=20;j>0;j--)
  for(k=248;k>0;k--);
}


void main(void)
{
  while(1)
    {
      L1=0;
      delay02s();
      L1=1;
      delay02s();
    }
}
