RSA40型短波收信机的调试方法

RSA40型短波收信机的调试方法

点击数:7230 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   无线-遥控类

  RSA40型短波收信机可接收40m波段单边带语音(SSB)和等幅(CW)信号。采用动态范围宽、结电容变化小的场效应管作混频和本振,使用晶体滤波器有效地改善了的选择性。以单片收音机集成电路为核心的接收电路使整机性能更加稳定可靠。其电路原理图见下图。

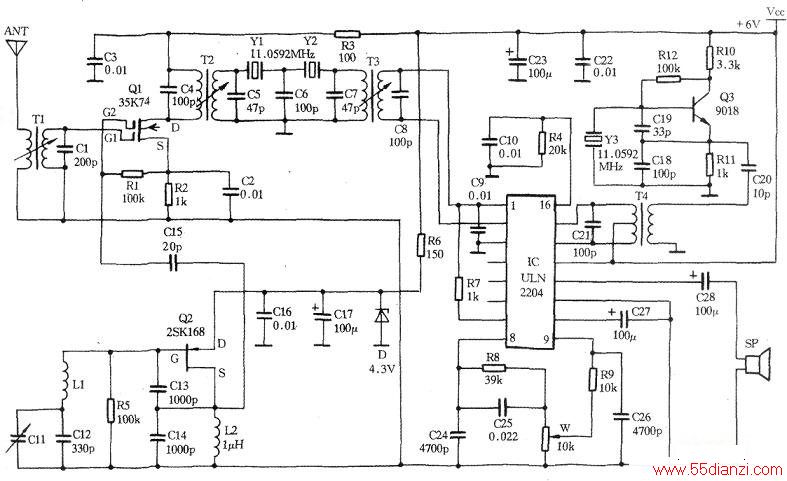

RSA40型短波收信机电路原理图

  RSA40型收信机直流电路部分基本无需调整。需调整的是Ll、Tl-T4。调整顺序为:调整中频(T2、T3、T4)→调整接收频率范围(Ll)→调整输入电路(Tl)。

  具体过程如下:

  1.调试前的准备

  焊接前对照电路图及元件清单,用万用电表对元件逐一检查,装配完毕后测量整机静态电流约20mA。接通电源,用手捏住起子的金属杆,接触ULN2204的⑨、②引脚,即低放和中放的输入端。若有较响的“咔嗒”声,说明集成块已经工作。

  信号发生器可能是许多爱好者唯一的调试工具。组装好随机配套的简易信号发生器是调整收信机前必须要做的工作。仔细焊接信号发生器电路板上的元件,并确认信号发生器已能工作。检查信号发生器是否产生振荡信号可用下面二种方法:一是找一台收音机,调谐在短波波段11MHz(或7MHz)附近,将信号发生器靠近收音机,此时收音机的调谐指示灯发光,移走信号发生器,调谐指示灯熄灭,说明信号发生器已正常工作。另一种方法是测量信‘号发生器上R3两端的电压,同时用一只0.0lμF的瓷片电容并接在晶体的两个焊点上,若R3两端的电压有变化,说明信号发生器已经起振。

  2.调整中频变压器

  先在简易信号发生器晶体的位置焊上一只11.0592MHz的晶体,将信号发生器靠近收信机,应能听到啸叫声。调整T2、T3、T4的磁芯使啸叫声最响。若无声,可找一只30P小电容,一端焊在信号发生器三极管的发射极上,另一端焊上一段导线。将导线直接接触收信机天线端或T2的信号输入端,通过增大输入信号的强度来调整中频。若还无声,则要检查信号发生器、差拍振荡电路是否工作。

  3.调整接收频率范围

  中频变压器调整好后,焊下信号发生器上11.0592MHz的晶体,换上7.05MHz的晶体。将收信机的调谐旋钮调至频率刻度的中间位置,把信号发生器靠近收信机的天线端,缓慢旋转Ll的磁芯,可在某个位置上听到很强的啸叫声。断开信号发生器电源,啸叫声应立即信止。

  此时收信机的收信范围约在7.0-7.1MHz。

  4.调整输入电路

  收信机接收到信号发生器7.05MHz的信号后,增大信号发生器与收信机的距离,使收信机刚好听见啸叫声,调整Tl的磁芯,使收到的信号最强。

  经过以上调整,插上天线,收信机已能接收到业余电台信号了。要使RSA40型收信机工作在最佳状态,我们还可以做进一步的调整。

  让收信机接收到信号发生器的7.05MHz信号,缓慢转动调谐旋钮,差拍声音的音调会随之改变。变化规律是:音调变低→无声(零差拍)→音调变高。

  将收信机调到零差拍位置,逆时针稍微转动调谐旋钮,出现差拍声后,仔细调节T2、T3、T4使声音最响。调好后的声音特点是:以零差拍为参照位置,调谐旋钮逆时针转动差拍声响亮,顺时针转动差拍声较弱。

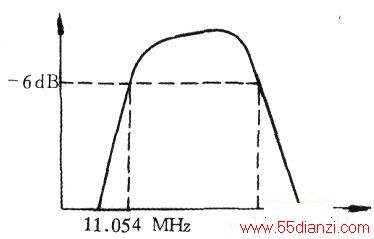

  由于元、器件参数的差异,可能会造成差拍振荡器(BFO)的频率与设计值不符。假如中频滤波器的带宽为3kHz,通频带如下图所示,则差拍振荡器的频质变差。若实际收听中感觉单边带话(SSB)的音质还不理想,可稍许改变电容C19的数值,略微增大或减少电容值,注意音质的变化,反复试听几次,最后确定电容值以达到满意的效果。

  调整好的收信机在不接天线的情况下,应该没有什么声音。若有几处啸叫或整个频率上噪声很大,说明收信机存在着自激现象。

  该故障主要是中放增益过高或退耦电路不良造成的。可在C21的两端并上一只4.7k的电阻,C22换成l00μF的电解电容。

  用3-5米长的天线已能满足平时的收听,若要接收更远的业余电台信号,可安装一副40米波段的水平偶极天线或倒“V”天线。
