一款经济性能优良的晶体稳频遥控电路

　　这款晶体稳频遥控组件接收电路虽然采用超再生电路，遥控距离只有60米，但对于无线电爱好者和经济型的无线遥控产品是值得选择的。
　　

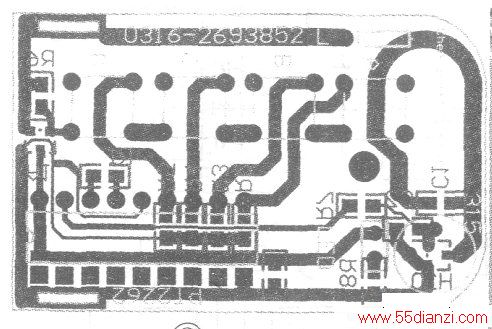

　　发射手柄见电路下图。遥控器体积：72×36×15mm；编码集成块是用台湾普诚科技PT2262或VD5026；发射管用Hl0或2SC3356；电池用A23电池；印板图见右图；

　　

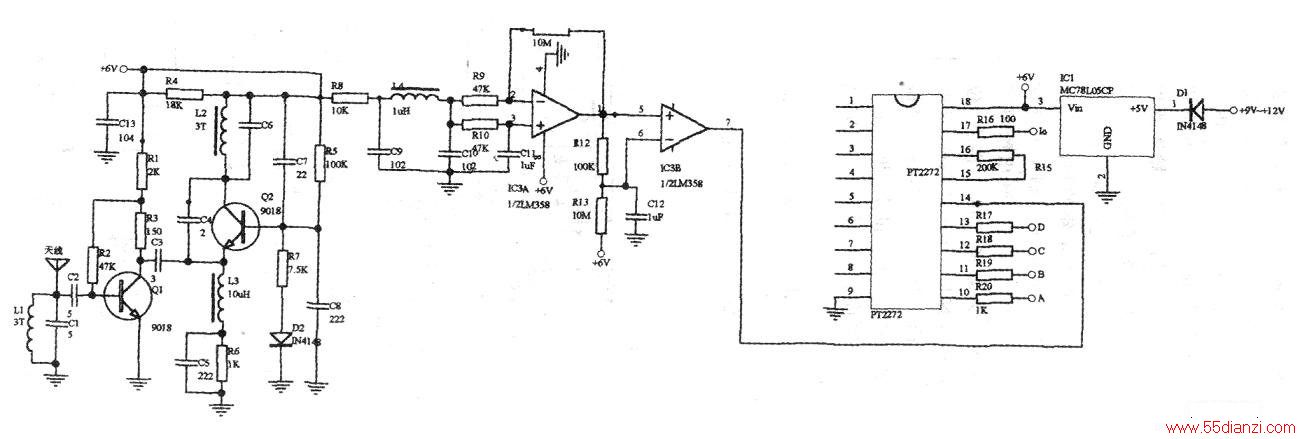

　　接收电路见下图。接收模块体积：42×32×16mm；制作时三极管选用9018、H10或2SC3356，LC谐振电路用高频可调电感；解码集成块PT2272-LA或VD5027；元件最好采用贴片元件；印刷电路板最好采用双面板，抗干扰性能好。
　　
　　现向大家介绍一种非专业调试方法：将示波器接到接收模块LM358的1脚，在PT2272的17脚通过电阻接一只发光管。通电后应在示波器上看到噪声带，此时说明已起振。要是一条横线，证明LC电路没振，这时应改换谐振电容C6的容量直至起振。将发射手柄A按键短路，靠近示波器时显示方波发光管亮，证明遥控器接收电路工作正常。这时拉开距离，调整可调电感使方波幅度最大，发光．管亮且不闪。
