本人曾购买过一种遥控电动窗帘，原控制部分采用红外线遥控，其遥控范围有限，使用不方便。为此对其进行改造，采用无线遥控替代原控制部分。下面介绍该电动窗帘的电路原理，供读者参考。
工作原理
该装置发射/接收部分改用T966/T988多路无线发收模块。发射部分采用T966两键式发射器成品，接收部分工作原理见图1。

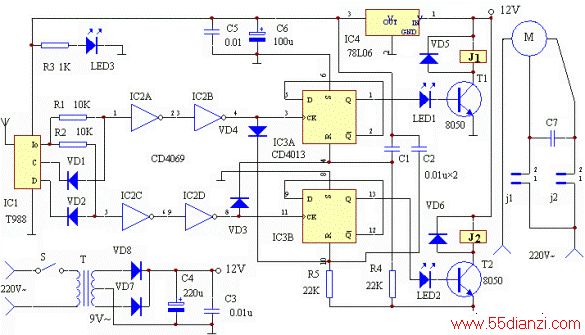

图1 遥控电动窗帘接收电路
接通电源，IC3被复位，Q（①脚）、Q（11脚）输出低电平，T1、T2截止，J1、J2不吸合，电机M不工作，窗帘停止不动。按动遥控发射键C，这时IC1的C端输出高电平，发VD1截止，Io端输出的高电平经IC2A、IC2B整形送入IC3A的CK（③脚）端，使Q（①脚）翻转输出高电平，T1导通，J1吸合，电机正转，窗帘合上。若再次按动发射键C，则Q（①脚）再次翻转输出低电平，J1释放，窗帘停止运动。若在电机正转窗帘合上过程中，按动发射键D，同样VD2截止，Io端输出的高电平经IC2C、IC2D整形送入IC3B的CK（11脚）端，并通过VD3使IC3A的R端呈现高电平，IC3A被强制复位，J1释放。同时Q（13脚）翻转输出高电平，T2导通，J2吸合，电机反转，窗帘打开。同样再次按动D键，Q（11脚）再次翻转输出低电平，窗帘停止运动。如此通过两键可任意实现窗帘的打开、合上、停止，非常方便。
图2 元器件清单
