采用F05V与J04V设计制作的发射接收电路

　　采用F05V与J04V设计制作的发射接收电路工作原理如下：

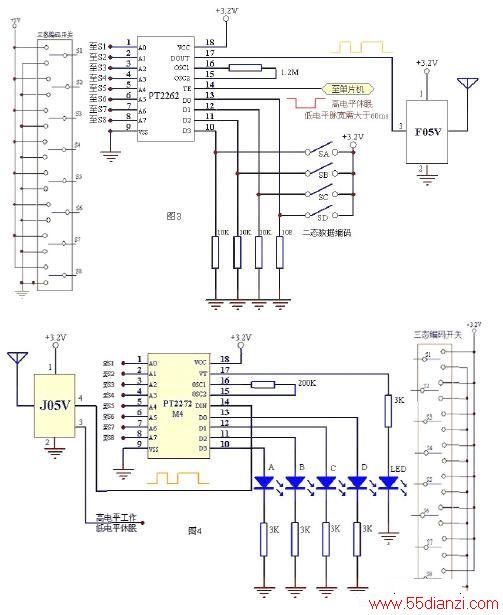

　　下图为最基本的由单片机来控制收发的一则典型应用电路，需要注意PT2262的14脚TE端低电平维持的时间必须大于2262连续发送三组码的周期，2262发码的周期与2262的振荡电阻有关，周期的计算详见PT2262资料，各种品牌的2262振荡电阻配套有区别，频率的计算参见厂家提供的资料。

　　2262的TE端置高后2262停止发码，17脚变为低电平，F05V进入休眠状态。2262的1-8脚为三态地址编码。悬空状态码型比较好，如果没有特别要求最好不要把地址码全部置高或置低，这样容易误码。

　　10-13脚为数据码只有二种状态置高或置低，可以任意设置，2272的10-13脚就有对应的输出。2262与2272的地址编码必须一致。J05V具有休眠功能，可以由单片机来控制，低电平进入休眠状态，高电平唤醒。如果不需要休眠功能可以将CE端接到VCC，不能悬空。

　　2272的D0-D3可以直接与单片机连接。也可以去掉2272，由单片机直接解码。

　　下图电路可以采用二节1.5V电池供电。最高3.3V。F05VJ05V属于低电压器件，需要几毫安的工作电流，不适合用电阻降压。也不适合用开关电源，因为开关电源的纹波会干扰接收电路。可以采用线性电源，用低功耗（uA级）三端稳压器件7132，性能优于7805，使用与78L05相同。如果对体积有要求，可采用小体积高容量的锂-亚硫酰氯电池。这种电池体积小高能量，储存及使用寿命可以达到10年以上。

   　　注意事项：

　　●F05VJ05V工作电压不得超过3.5V，否则将烧坏芯片。

　　●F05V无数据输入时休眠电流1μA。但与F05V接口的电路不发送数据输入时必须处于低电平状态。

　　●F05VJ05V最佳的安装是直插在印制板上，也可以将F05V覆铜面朝下贴在印制板上。天线要朝上。

　　●F05V属于微功率发射模块，可以通过FCC认证，适合短距离无线数据传输。

　　●F05V和J05V天线匹配是否良好直接影响到收发距离。将天线靠近模块的边直接焊在模块的Y点，。没有天线F05V和J05V收发效果会很差。

　　天线制作

　　315M螺旋天线线径：0.5mm(连皮0.8mm）线长:36cm在直径5mm的圆管上密绕完退出为空芯。长度约1.8cm。

　　433M螺旋天线线径：0.5mm(连皮0.8mm）线长:28cm在直径5mm的圆管上密绕完退出为空芯。长度约1.4cm。
