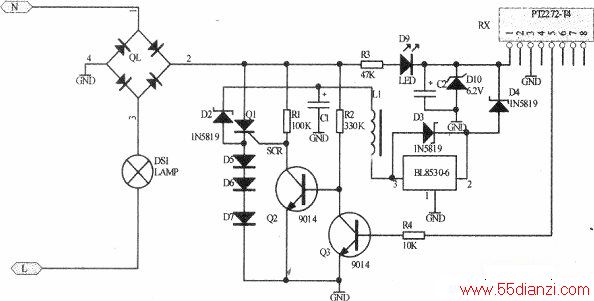

电路原理图见下图。
在图中．RX为一块以PT2272-T4为核心的无线遥控接受模块，常用的有315M和433M两种频率，也可以定制频率。与其配套的无线发射模块式PT2262：PT2272有多种型号，有PT2272-M4.M6.PT2272-L4和PT2272-T4分别为4位（6位）点动，4位互锁和4位自锁。本系统使用的是自锁型，其特点是接一下遥控器对应的数据发射键，接受模块PT2272-4对应数据位输出高电平并自锁，再按一下发射器的该数据对应的发射键，接收模块PT2272-T4对应的数据位输出低电平并自锁。在无线接受模块对应数据位输出高电平时，三极管Q3导通，短路三极管Q2的基极电流而使三极管Q2截止，可控硅Q1得到由R1提供的触发电流而导通，负载得电工作。反之，在无线接收模块相应数据位输出低电平时，三极管Q3截止，三极管Q2导通，短路了可控硅Q1的触发极电流而使可控硅Q1关断。
这样，我们可以方便地使用遥控器在多地控制同一个负载的开关。假如此时灯是关闭状态，此时任何一个控制点只要按一下遥控器就可以把灯打开。如果此埘灯是开启状态，那么，任何一个控制点同样可以按一下遥控器的发射键将灯关闭。非常方便，只要将遥控器固定在控制点（遥控器的电源可以采取交流直接取电经稳压处理后获得）。由于此遥控接收模块的静态功耗很小，一般在3mA以内。静态时有一只47k的电阻从市电获得，静态时，因为可控硅关断，整流桥QL的②脚电压较高，通过R3，D9为接受模块供电。一旦可控硅导通，则整流桥②脚的电压立即下降到3V左右，此时已经不能维持接收模块的供电需要了。为此，设计了一款以升压集成电路BL8530为核心的辅助供电电路，静态时，可控硅处于关断状态，可控硅Q1的阴极对地电压为“0”（因为没有电流通过，所以电压为零），升压电路不工作。一旦可控硅Q1导通，则其阴极有约2V的直流电压经肖特基二极管D2隔离，电容器Cl平滑处理得到约1.7V的直流电压由升压集成电路BL8530将其升高到约6V经肖特基二极管隔离送至无线接收模块为无线接收模块供电。
无线接收模块的供电电压决定其接受灵敏度，也就是决定遥控距离，4.5V以上的供电可以保证不低于20M的遥控距离。保持5V左右的供电电压一般可以实用了。
本电路一改常规电路需要大量布线而增加安装成本而采取新颖的无线遥控方式，实现多地控制同一个负载的目的有很大的实际意义。
