小功率电视发射机的制作

　　一、电路原理简介

　　调制芯片采用μPCI507或TA7673AP集成电路，μPCI507是日本NEC公司生产的调制器集电路，而TA7673AP是日本东芝公司生产的射频调制集成电路，其外部引脚及内部功能与μPCI507完全一样，二者可互换使用。
　　
　　音频信号经插座CKl输入，再经电位器RPl调整为合适的电压后，由电容C5耦合至μPCI507的第6脚进行缓冲放大，电阻R2、电容C1组成音频高音区预补偿电路，以提高音频信号高音段的信噪比，中周T1与电容C5谐振于65MHz，经集成块内部6．5MHz调频与图像载波信号再进行混频，产生调频信号的载频fs比图像载频fo高6．5MHz的电视伴音信号从集成块2脚输出。
　　
　　图像信号从插座CK2输入，再经电位器RP2调整为合适的电压后，由电容C8耦合至μPCI507的第16脚进行图像信号的箝位与白电平限幅处理，后与内置的副载波振荡器或外置的图像载波信号实现幅度调制，电视图像信号从集成块15脚输出，与伴音信号混合再经带通滤波器滤波后，输出所欲发射频道的电视信号(图像信号被载频为fo所调幅，伴音信号被载频为fs所调频)。
　　

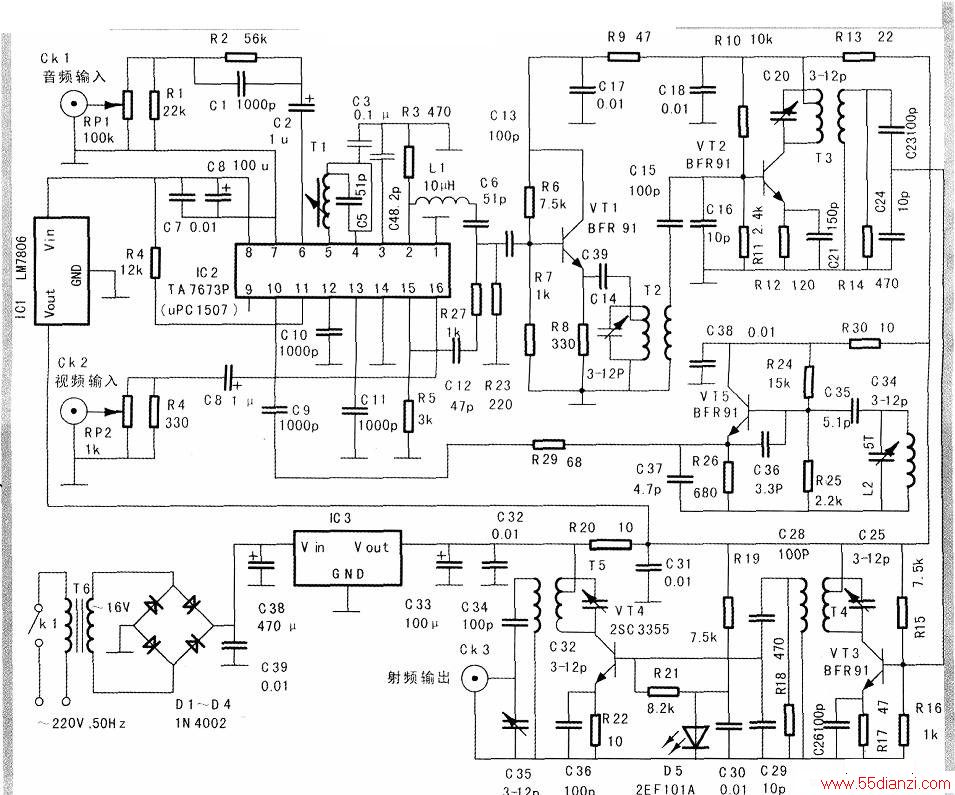

　　功率放大部分见下图所示，三极管VTl是缓冲放大兼带通滤波，T2调谐回路谐振频率为(fd+fo)／2(MHz)，带宽为8MHz，让本频道的电视信号通过，其余信号被抑制掉，达到带通滤波的目的。三极管VT2、VT3、VT4组成参差调谐放大，输出功率大于120mW．电视信号从插座CK3输出接入到天线发射出去。

　　二、印制板设计技巧

　　频电子线路在原理图正确的情况下，要制作成产品其成败与否，关键在于如何进行排板，因为高频电路蕴藏着非常丰富的各种谐波成份，这些谐波成份随着线路板的走线到处漂流，干扰正常的信号，因此要把这种信号通过排板走地，把它消灭在萌芽状态。故排板时必须遵循以下原则：
　　
　　(1)元器件的布局要合理，小信号元器件在前，以此类推，末级在最后；在满足上述布局的情况下，还要尽可能考虑美观、整洁，这样的产品才有档次感。
　　
　　(2)印制板各部分电路正电源走线设计技巧是电源正极行走路线第一站是末级(大电流)、第二站是(推动级)中电流、第三站(前置级)是小电流，依此类推，到了最远端就是信号输入级，站与站之间用退耦滤波的方式予以消除谐波等干扰成份。
　　
　　(3)印制板各部分电路负(地)电源，印制板走地采用大面积覆铜的方式来进一步消除随机波动的干扰源；在级与级之间要用金属皮包裹起来予以屏蔽，把通过空中的辐射源干扰逐级引入到地。

www.55dianzi.com

　　三、元器件选择与自制

　　1．自制的元件
　　

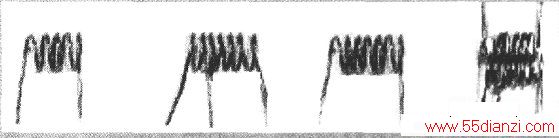

　　振荡线圈L2用φ0.4～0．5mm的漆包线，在水笔芯上(φ为5 mm)绕5圈脱胎即可，如下图(a)所示；耦合线圈T2～T5是将两组线圈紧耦合地镶嵌在一起，如下图(d)所示，初、次级线圈外径与所用漆包线的线径均与振荡线圈相同，其圈数为7圈，但初级线圈在绕2圈时要引出抽头，初、次级线圈的绕向相反分别如下图(b)、(c)所示。
　　
　　2．元器件清单
　　
　　元器件清单如下表所示。

序号 器件名称 规格型号 原理图编号 数量 1 瓷介电容 CCl—160V一3．3P C37 1 2 瓷介电容 CCl—160V一47P C36 1 3 瓷介电容 CCl—160V82P C4 1 4 瓷介电容 CCl—160VlOP C29、C24、C16 3 5 瓷介电容 CCl—160V0．01 C18、C31、C39、C30、C17、C7、C33、C38 8 6 瓷介电容 CCl—160V—O．1μ C3 1 7 瓷介电容 CCl—160V一150P C21 1 8 瓷介电容 CCl—160V一100P C23、C13、C26、C15、C28 5 9 瓷介电容 CCl—160V一47P C12 1 10 瓷介电容 CCl—160V一51P C6、C5 2 11 瓷介电容 CCl—160V— C10、C1、C11、C9 4 12 电解电容 CDll—16V一1μ C2C8 1 13 电解电容 CDll—16V一470μ C38 1 14 半可变电容 CTC一3—10P C20、C32、C25、C14、C34、C35 6 15 电阻器 RTl4—10 R30、R20、R22 3 l6 电阻器 RTl4—22 R13 1 17 电阻器 RTl4—47 R9、R17 2 18 电阻器 RTl4—120 R12 1 19 电阻器 RTl4—220 R23 1 20 电阻器 RTl4—330 R4、R8 2 21 电阻器 RTl4—470 R14、R3、R18 3 22 电阻器 RTl4—680 R26 1 23 电阻器 RTl4—1K R16、R27、R7 3 24 电阻器 RTl4—2.4K R11 1 25 电阻器 RTl4—2.2K R25 1 26 电阻器 RTl4—3K R5 1 27 电阻器 RTl4—7．5K R6、R19、R15 3 28 电阻器 RTl4—8．2K R21 1 29 电阻器 RTl4—12K R4 1 30 电阻器 RTl4—10K R10 1 31 电阻器 RTl4—15K R24 1 32 电阻器 RTl4—22K R1 1 33 电阻器 RTl4—56K R2 1 34 电位器 WHl24—4—1K RP2 1 35 电位器 WH‘124—4一lOOK RPl 1 36 电感 10uH L1 1 37 三极管 BFR91或9018 VTl、VT5、VT3、VT2 4 38 三极管 2SC3355 VT4 1 39 二极管 2EFl01A D5 1 40 二极管 D1～D4 1N4002 4 41 集成块 LM7812 lC3 1 42 集成块 LM7806 lCl 1 43 集成块 TA7673AP或Upcl507 IC2 1 44 中周 T6.5MI-1z电视中周 T1 1 45 自制电感   T2一T5．L2 5

www.55dianzi.com

　　四、调试技巧

　　1．静态工作点的调试
　　
　　静态时测集成块各脚的电压及三极管各脚的电压，应符合上表、下表所示的电压值，偏离上表、下表数值时应调有关元器件。

uPCI507／TA7673AP集成电路各管脚电压值 管脚 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 电压(V) 0 3.9 2 4.8 4.8 2.6 0 5.9 13 23 40 1.9 3.3 O 4 3.2 三极管原理图代号   Ub(V)   Ue(V) Uc(V) Vbe(V) VTl 3 .73 3.03 9 .10 0.7 VT2 1.93 1.24 11.2 0 .72 VT3 1.5 0.7 11.70 0 .74 VT4 1.01   O .21 12 O .75 VT5 4.45   3.70 10.8 0 70

　　如三极管VT2设计值IC为10mA，在实测过程中发现发射极电压为1．22V，那么发射极电流为101mA，lC≈Ie，基本满足设计要求。若由于电路元器件参数不同，如三极管B值不同，导致IC偏大或偏小，即测得Ue值偏大或偏小，可将三极管VT2上偏置电阻R10改大或该小，其余相似，调整相关元器件，使之满足要求。

　　2．发射天线的架设
　　

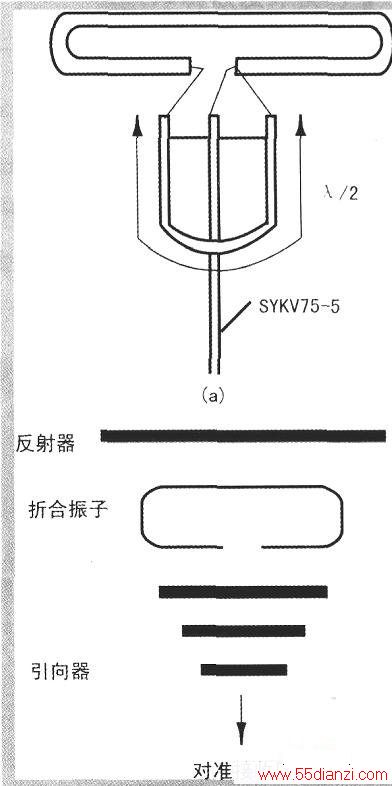

　　选好发射天线后，安装时要做到：其一，要与发射机输出阻抗进行匹配，八木天线的折合振子天线应按下图(a)所示的图案进行连接，才能实现天线与75馈线、馈线与发射机的阻抗匹配，馈线的另一端可直接与本机的射频输出口相连接；架设好天线后，注意引向器要对准接收区域，如下图(b)所示，发射距离大于2．5km。其二，若天线是架设在屋顶上，还要安装避雷装置。
