输送带物品计数器电路设计与分析
点击数:7826 次 录入时间:03-04 11:42:34 整理:http://www.55dianzi.com 无线-遥控类
该
装置的
电路工作

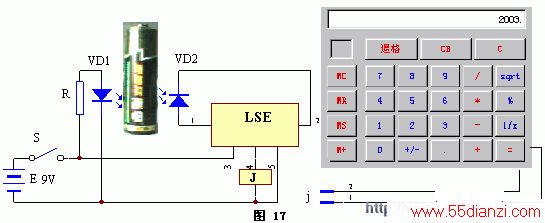

原理见图17。当
输送带上无
物品时,VD1发出的
红外线直接照射在VD2上,导致VD2的内阻减小,故LSE的①、②脚间相当于串通,它的④脚输出高电平,继电器J励磁吸合。一旦输送带工作,有物品“不断”地遮断VD1发出的红外线时,联接在LSE④脚上的继电器J不断地吸合——释放——吸合,其触点j也不断地闭合——断开——闭合,就相当于人手不断地按动计算器上的“=”键一样,从而在计算器的液晶显示屏上显示出累加
数字来。该装置的计数
频率不能大于25Hz。
