冰箱风冷同步控制器设计与分析
点击数:7149 次 录入时间:03-04 11:57:49 整理:http://www.55dianzi.com 无线-遥控类

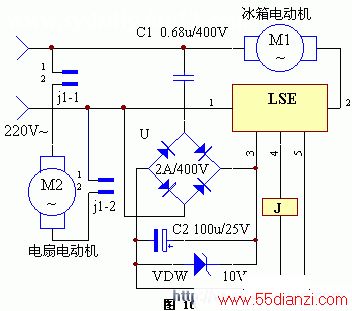

该
装置的
电路工作
原理见图10。
实验发现,在
冰箱压缩机工作时,对
电冰箱的压缩机及散热片采取
风冷措施,不仅能保护压缩机,而且具有明显的节电效果。当电冰箱电机M1启动时,LSE的主回路①、②脚间串通,其④脚输出高电平,继电器J励磁吸合,其常开触点j1-1、j-2闭合,接通了电扇M2的
电源,M2工作进行风冷。M1停止工作时,LSE的④脚又变为低电平,故J自动释放,M2停止工作。
