光控鸡叫电路设计与分析
点击数:7863 次 录入时间:03-04 11:57:28 整理:http://www.55dianzi.com 无线-遥控类
该
装置的
电路工作

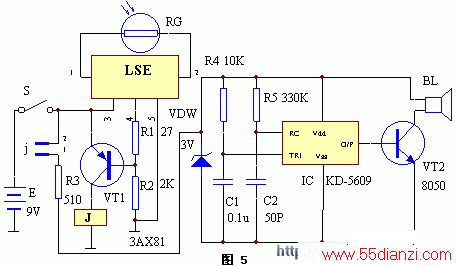

原理见图5。当夜晚无光照射在光敏电阻RG上时,RG的内阻很大,(远大于50K),故LSE的①、②脚相当于开路,LSE的④脚输出低电平,三极管VT1导通,继电器J励磁吸合,其常闭触点j断开,模拟鸡叫声电路IC KD5609无
电源不工作。一旦天明,有光照射在RG上,RG的内阻变小(<50K),此时LSE的④脚输出高电平,三极管VT1截止,继电器J释放,其触点j闭合,模拟鸡叫声电路通电工作,从指示器扬声器BL中发出逼真的鸡叫声。
