用电视机遥控器遥控灯的开/关

　　该电路虽然使用电视机的遥控器控制灯的开／关。但并不影响电视机遥控功能的正常使用。使用时。只需按住遥控器上对电视机状态无影响的键（如状态呼出键）二秒以上，就可以实现灯的开或关。

　　一、工作原理电路
　　

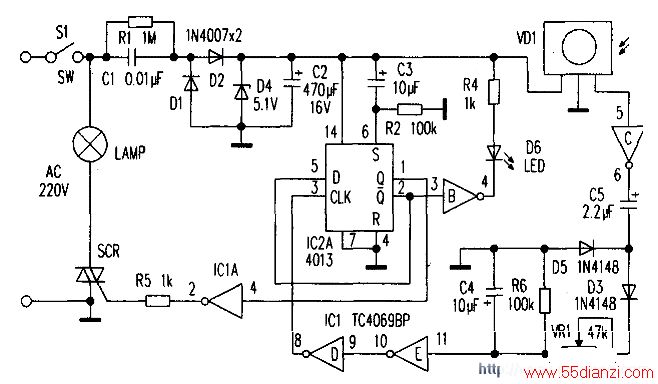

　　见附图。交流市电经Cl限流。D1、D2整流，D4稳压，C2滤波后得到5.1V的直流电压，给整个电路供电。当按下遥控器上的按键时，一体化红外接收头VDl将接收到的红外线信号进行接收放大，并将信号解调整形后加到反相器C。经D3、D5对C4充电，当C4上的电压超过反相器E的阈值电压后。反相器翻转。需要说明的是：只有脉冲个数足够多时。C4上电压才能达到E的阈值电压。这一充电回路用于识别发送脉冲的长短。IC2是一个双D型触发器。它的脉冲输入端收到一个长脉冲。输出状态就发生一次翻转，当IC2的输出端为高电平时，双向可控硅导通，于是灯亮；当输出端为低电平时，可控硅截止，灯灭。R2、C3为复位电路，对控制有一定的延时作用。当原开关接通时，IC2被强行复位，输出高电平，于是灯亮，所以原来的开关照常使用。D6为关灯指示。

　　二、元件选择与调试
　　
　　接收头选用常见的三端一体化遥控接收头HS0038。ICl为六反相器TC4069BP，D4为1/2W、5.1V稳压管，Cl选用CBB电容较好。

　　调整RPl时，按住遥控器相应按键3秒以上，灯才能开/关。这样做，是避免平时使用遥控器遥控电视机时误触发电灯。

　　该电路带220V高压。调试时务必注意安全。接通电源开关，使灯点亮。然后就可以使用遥控器开/关电灯了。如果电视机是关着的。还可以使用任何其他键来进行遥控开/关灯。最后，将该装置放入一绝缘小盒内，让接收头的接收面露出，即可正常使用。若将图中的电灯换成电源插座还可使之成为一个红外遥控电源插座。
