这款调频无线话筒采用晶体稳频，能够很好地解决三点式振荡发射机带来的频率漂移现象。

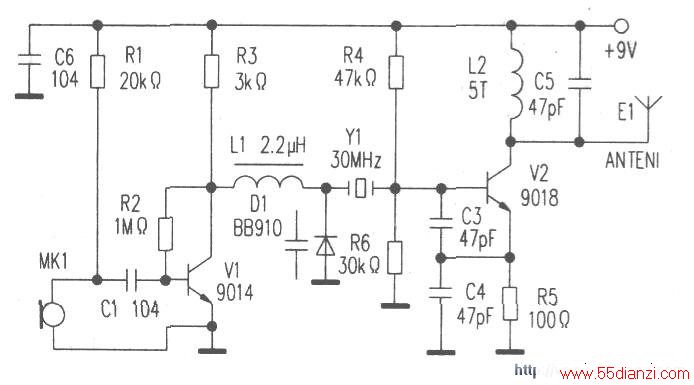

整机电路图如附图所示，整个电路由音频放大和高频振荡两大部分组成。音频放大电路中的R2、R3、Vl构成集电极负反馈放大器，对驻极体话简输出的微弱信号进行放大。V2和外围元件构成并联型晶体振荡器，L2和C5谐振在晶体的三倍频上。如果选用30MHz的晶体，那么发射的中心频率为90MHz。Ll为高频扼流圈，一方面为了防止后面的高频信号窜人音频放大区造成干扰，另一方面用来给变容管D1提供静态偏置电压。经过一级音频放大后的信号直接加在变容二极管的两端，这样一来，振荡频率就随着音频信号的强度在中心频率附近变化。当然，由于晶体振荡器的0值很高，这种直接调频的方法获得的频偏是很小的。如果要获得较大的频偏，可以选用振荡频率较低的晶体配合倍频电路来实现。
本电路中变容管选用BB910，是从调频收音机上拆下来的。MIC为驻极体话筒，三极管VI采用普通的小功率三极管，如9014、BC547等，V2采用高频小功率三极管9018。晶振采用标称频率为30MHz或32.768MHz的晶体。如果能买到三倍频后频率能落到88MHz~108MHz的其他频率的晶体，也是可以的。Ll用市售的色码电感，电感量在几微亨到几十微亨之间均可。L2需自制，可用+0.6mm左右的漆包线在巾4mm的圆柱上紧密缠绕4—5圈脱胎而成。天线用半个波长的软导线。
