由光耦可控硅控制的可控硅主回路

　　随着光电耦合技术的发展，可控硅触发为了使直流电路和交流电路隔离，通常使用光耦可控硅进行触发控制，光耦可控硅内部电路如上图所示，通常制作成双列6端子集成电路应用。
　　
　　1.光耦可控硅控制触发电路
　　
　　交流同步触发电路结构中，使用光耦可控硅和电阻串联，通过光耦可控硅通断控制触发主可控硅电路，电路基本结构如中图所示。
　　
　　2.光耦可控硅直接控制负载
　　

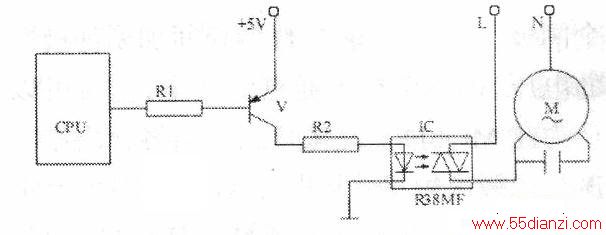

　　使用光耦可控硅直接控制交流电源的负载，光耦可控硅功率较大，可直接控制一般负载，电路基本结构如下图所示。
