交流过零检测电路采用CPU控制可控硅的工作电路，触发信号是由CPU输出的，为确保触发信号和交流电源同步，CPU要对交流电源进行过零点检测，以保证在过零点后同步触发，所以在电路结构中有专用的过零点检测电路，输出过零脉冲给CPU，过零检测原理如下图所示。
过零检测电路通常和电源使用同一路变压、整流电路，在整流后分开，图7中D5后是电源电路，使用D5隔离滤波电路和过零检测电路，确保送给过零检测电路的是100Hz全波信号。
过零检测电路有三极管V对全波进行波形转换和钳位，形成过零脉冲。
采用过零检测触发的可控硅电路如下图所示，通常触发电路是工作在直流电路回路中，将+5V直流电源和交流电进行关联，使触发电压UGA1处于直流回路。
在交流过零后，由CPU输出同步触发脉冲到达三极管基极，控制三极管截止和饱和，在饱和导通时面控硅触发电压UGA1为负，对可控硅触发，在截止时可控硅触发电压UGA1为0，对可控硅停止触发。
不管在交流正半波还是负半波，都是UGA1的负电压触发，属于电流泄放型触发，即AIG方向有泄放电流，可控硅就导通，全自动洗衣机多采用这种控制电路。
CPU电源+5V是单独的稳压电路构成，可控硅的触发电路是直接和CPU在同一个电流回路中，由于可控硅的触发电路和交流主回路也是同一个交流回路，所以将直流稳压电路和交流主电路进行关联，如上图所示，将+5V和交流电源一端直接连接在一起，直流负极和交流另一端跨接200kΩ～300kΩ电阻，这样可控硅触发电路既在交流回路又在直流回路中，可以使用CPU输出的触发信号直接触发可控硅，简化电路如下图所示。这种控制电路整个电路板带有强电，带电维修电路板要注意。

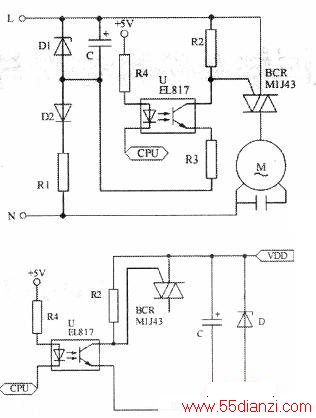

由于CPU是直流低压电路，和交流电源进行关联使整个电路板带有强电，不便于电路的普遍应用，所以在CPU控制电路中，通常使用光电耦合器隔离进行可控硅触发，如上图所示。光电耦合器发光管由CPU控制，光电耦合器三极管对可控硅进行交流过零触发。
交流过零触发由CPU控制，可控硅触发仍然是电流泄放型触发，触发电压UGA1是负电压触发，所以触发电路必须有一个直流同路。
为了直流电路和交流电路关联，通常使用220V交流电阻降压，半波整流、滤波、稳压得到一个直流电源，这个电源只为触发电路服务，所以和+5V的CPU电源毫无关系，上图中的R1是降压电阻，D2是半波整流，C是滤波，D1是稳压，将电路图进行简化，得到下图所示直流工作简图。
