可控硅电机调速电路

　　该电路如图所示。前级控制电路的电源供给电压从稳压管DZ两端取得，R12为启动电阻。VT必须选择BVceo大于400V的中功率管。稳压管DZ的额定电流必须大于电风扇堵转时的电流（一般电风扇的堵转电流约300mA），其稳定电压为5V。

　　流过三极管的基极电流为Ib，集电极电流为IC，则：

    　　设可控硅VS的触发电流为Igt当Ic=Igt的时刻，可控硅导通。由（1）式指出。如果βIb大于或者等于可控硅VS的触发电流Igt，则在正弦电压的约0V处，可控硅即被触发，控制角为O，电风扇总是全速运转，不能调速（见下图）。因此。R7~R10阻值选择显得非常重要。

　　此RB为CC4518输出端只有一个高电平时的取值。因为CC4518属于BCD同步加计数器，其输出端Q3、Q2、Q1、Q0有时会同时出现多个为高电平的状态，使R7~R10多个并联后再加到VT的基极，这也必须引起我们的注意。

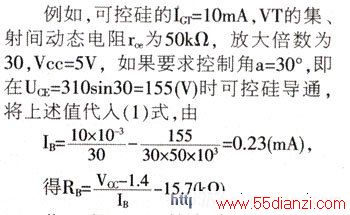

　　由于可控硅的触发电流Igt以及三极管VT的β、rce的离散性很大，使Rb的取值十分困难，必须测量出上述参数的实际值，再计算出Rb，然后在试验中微调。

　　遗憾的是该电路的控制角调节范围小于90°，速度调节范围小。
