调整的原因:每次更换电源板以后需要做电压调整,不正常的电压会导致驱动板烧毁。

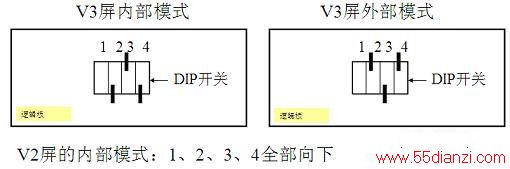

状态:PDP屏的状态有内部模式和外部模式两种内部模式:白场信号外部模式:用户使用的一般模式。
步骤:
1.调整到内部模式
2.拔掉与Y驱动、X驱动、地址缓存相连接的排线
3.按次序调节电压(电位器)
Vs Va Vset Vsc Ve
4.调节Y驱动电压波形(自下向上为Y-Rising,Y-Falling,Y-Erasing,在画面不良时,需要确认这三个电位器相连的2W电阻是否完好,如果阻值远远大于本身值,证明相应电路一定有问题.)
5.用双踪示波器进行测量
