检修本电源板时可以不接负载插头而单独检修电源板。如果要断开电源板上的一部分负载,一定要看把稳压电路断开与否,如稳压电路被断开,可能损坏元器件。对VA、VS、VSET、VSCAN电压而言,每一个屏都有一些分别,屏上的商标贴纸上有该屏对电源的具体要求电压。更换电源板后,仔细把该电压调成标贴纸上的数字即可。各组电压输出在电源板上均有相应测试点,其靠近插座旁边。

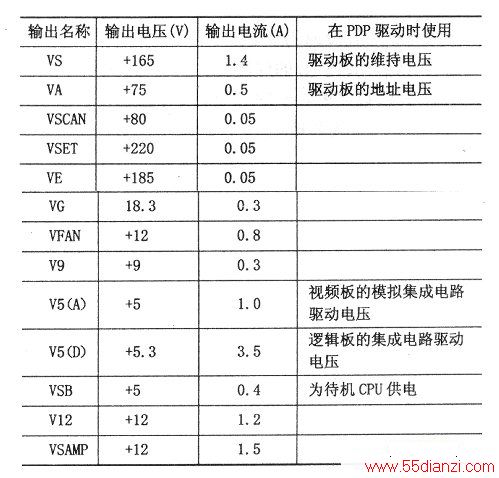

电源板上的元器件多为专用元器件,一般要求使用原装配件。应急修理时,除必须考虑代换的元器件参数指标与原型号一致以外,部分元器件的体积和外观需要与原型号一样,否则会造成整机装配不良或元器件装不进去,还有可能造成与其他元器件短路。电源板的输出电压与电流规格见下表所示。
