三星等离子彩电V4屏Ybuffer板测量关键点

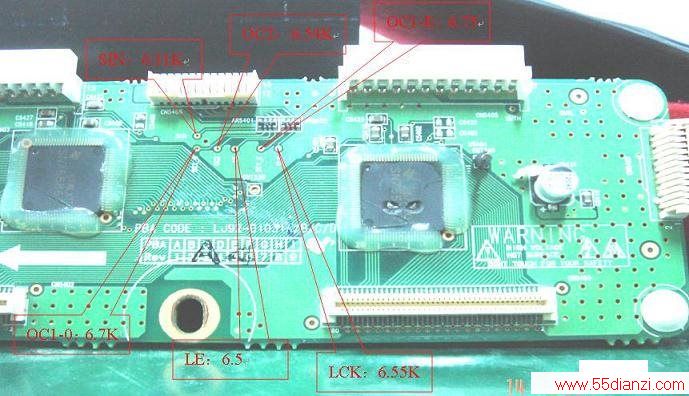

　　Ybuffer板测试点：断开连接线用阻值为20K档，红表笔对地，（注：这里的地为热地和冷地有111V的电压，通过C5517偶合），测得Y板到Ybuffer板的几个数据的测试点的对地反向阻值为下：1、SIN：6.11K ；2、OC1-0：6.7K ；3、OC2：6.54K ；3、OC1-E：6.75 ；4、LCK：6.55K。
