VGA模拟输入接口电路的工作过程如下：
由显示器VGA接口1、2、3脚接收到的R、G、B信号，经双向二极管D12、D11、D10限幅，R31、R30、R29三个电阻进行阻抗匹配，由C7、C10、C14耦合到主控芯片U4(CM5 126)进行A/D转换等处理(该机A/D转换电路集成在主控芯片中)。
由显示器VGA接口13脚接收到的行同步信号(HSYNC)，经稳压管ZD9(5.6V)限幅，送到反相器U3(74LCX14)的5脚，经反相后，从U3的6脚输出，送到主控芯片U4(GM5126)内部的同步处理电路进行处理。
由显示器VGA接口14脚接收到的场同步信号(YSYNC)，经稳压管ZD8(5.6V)限幅，送到反相器U3(74LCX14)的⒈脚，经反相后，从U3的2脚输出，送到主控芯片U4(CM5126)内部的同步处理电路进行处理。
因液晶显示器须和主机通信，显示器作为外部设各，须提供身份识别信号供主机检测识别，因此，电路中设置了DDC存储器U2(M24C02WMN6)。在DDC存储器U2中，存储了有关显示器的基本信息(如厂商、型号、显示模式配置等)，U2通过5脚(DDC串行数据)、6脚(DDC串行时钟)与计算机主机进行通信，完成液晶显示器的身份识别，只有识别显示器后，两者才能同步、协调、稳定的工作。

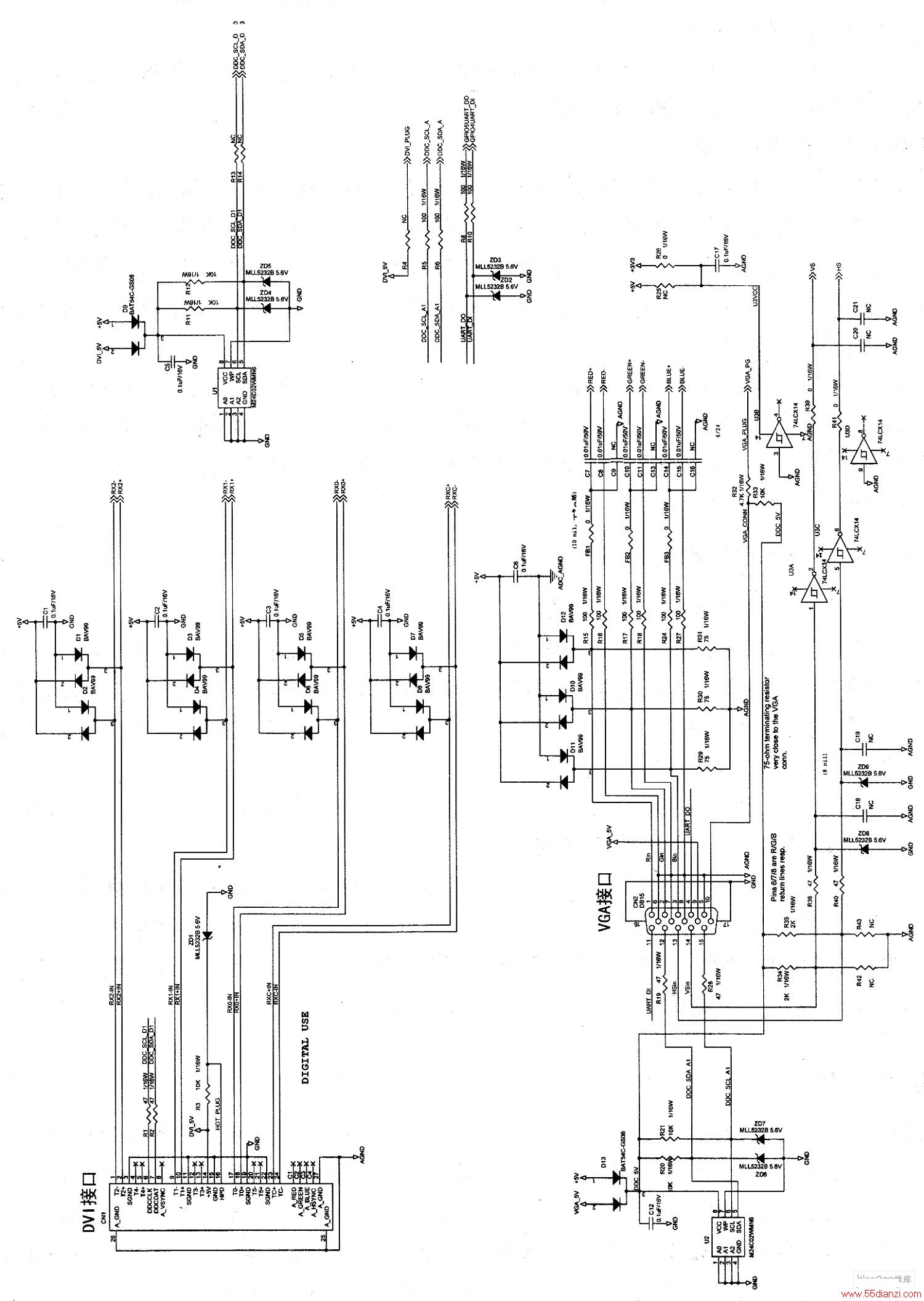

图1 AOC LM729液晶显示器输入接口电路
从图1中可以看出，由于存储器U2的8脚供电端由电脑主机输出的VGA_5V(由计算机主机产生，通过VGA接口的9脚送到显示器)和显示器电源产生的+5V电压共同供电，因此，即使显示器不开机，存储器也可工作(不开机时由VGA_5V供电)，以方便计算机主机随机读取DDC存储器中的信息。
