LJ2-4双路遥控调光调速定时开关电路

LJ2-4双路遥控调光调速定时开关电路

点击数:7374 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   稳速-调速-调光电路

  本文介绍一种新型双路遥控调光、调速、定时开关U2-4,它是专利产品(专利号9925594.6),它可方便地替代你原有的双路开关或吊扇调速器,给你生活上带来更多的方便。

  开关功能

  该开关是安装在墙上的开关,它有A路及B路两路,其功能不同。A路开关可手动或遥控自炽灯,实现白炽灯的调光(分强、中、弱三挡,改变灯的亮度)或者对吊扇实现调速(改变风量,也分强、中、弱三挡);并且可对灯或吊扇实现定时,定时时间从0.5小时到7.5小时,共15级由用户调定。B路开关可手动或遥控各种灯(白炽灯、日光灯、节能灯)的开及关,但无调光及定时功能。

  产品质量及规格

  该开关按IS09002国际质量体系标准严格控制生产,由中国电工产品认证委员会按GB16915-1997标准认证,发给电工产品认证合格证书。

  产品具体规格:1.工作电压:交流220V±10%,50Hz;2.带负载能力:A路与B路之和600W(3A);3.负载要求:A路仅适用于白炽灯(不适用日光灯或节能灯)或吊扇,B路可适用于各种灯类(白炽灯、日光灯或节能灯);4.定时范围:0.5~7.5小时,以0.5小时累进定时,共15级;5.自身耗电小于20mA;6.需与灵极牌LJ-18、U18B、U18C任一种红外遥控器配套实现遥控,遥控距离≥l0m;7.调速、调光挡中的中、弱两挡用户可根据需要调节:弱挡35~90V;中挡90~160V(不同的电压相当于不同的风速或灯光亮度);8.工作温度范围:-10~+50℃;开关外廓尺寸:86mm(长)×86mm(宽)×40mm(厚),可装入标准墙式开关盒内。

  电路框图及工作原理

78

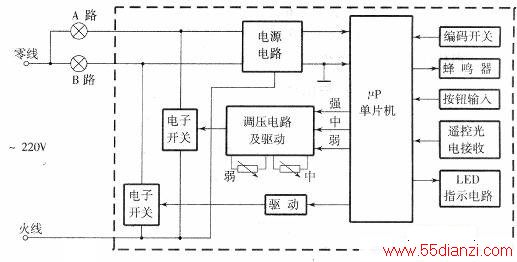

     该开关电路结构框图如上图所示。它由微处理器为核心及一些外围元器件组成,外围元器件组成下述几部分功能电路:电源电路、遥控光电接收电路、按钮输入电路、编码开关电路、LED指示电路、蜂鸣器电路、A路调压及驱动电路、A路电子开关、B路驱动电路、B路电子开关。

  1.电源电路

89

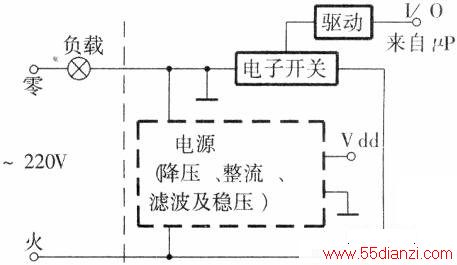

  它由电容降压、整流、滤波及稳压几部分组成,由于整个电路耗电较小,电源电路是经过负载的,这样组成两线制结构可直接替换原墙式开关,如上图所示。电源电路始终是工作的,若不按开灯按钮或遥控按钮时,虽有静态电流,但由于电流很小,灯(负载)是不亮的;当按下开灯按纽或相应遥控钮时,信号经μP处理由I/O口输出高电平,由驱动器使电子开关(双向晶闸管)导通,灯亮。由于电子开关的压降一般为2V左右,几乎220V市电都加在负载上。

  2.驱动电路及电子开关电路

89

  以B路的驱动电路及电子开关电路为例来说明,如上图所示。BCR5为小功率双向晶闸管(驱动管),当μP的I/O口输出高电平时,BCR5导通,使带负载的主双向晶闸管BCR4(电子开关)异通,灯亮。当μP的I/O口输出低电平时,BCR5截止,BCR4也截止,灯灭。R23及Cl0为浪涌吸收电路。

  3.A路调压(调光、调速)、驱动电路

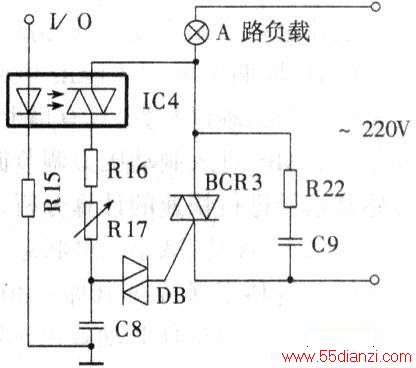

  A路调光、调速分三挡:强、中、弱,其中强挡直接由220V经电子开关来带负载,其电路与上图完全相同。中挡及弱挡调压电路相同。现以弱挡调压电路为例,如下图所示。

67

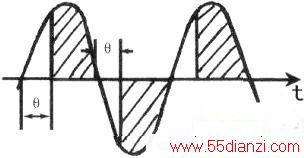

电路基本上与一般双向晶闸管调光电路相同,不同之处是这里采用光电耦合器(IC4)来控制:当μP的I/O口输出高电平时,光电耦合器IC4的LED亮,使光控晶闸管导通,由R16、R17及C8组成的改变双向晶闸管导通角电路来实现调压功能,如图5所示。调节R17可改变导通角e值,改变负载的电压,达到调光(灯)或调速(风扇)的目的。

67

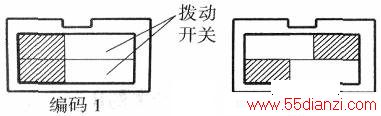

图中R15为限流电阻、R22及C9为BCR3吸收电路,DB为触发二极管。4.编码开关电路这是为在同一房间安装四只相同的遥控开关而设的,若没有不同的编码则会相互干扰。

67

两个遥控开关有不同的编码时则不会产生相互干扰。四种编码由两个小拨动开关组成,如上图所示(它在面板下面,见图8)。

  5.定时功能

  由开关上的按钮(或遥控键)及软件来实现。

  安装与操作

89

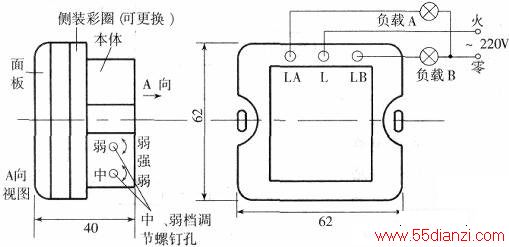

  该开关的外形、外廓尺寸及安装图如上图所示。它由本体、侧装彩圈及面板组成。负载A可以是白炽灯或吊扇,负载B可装各种灯具,但A路、B路的总负载不能大于600W。本体的侧面有两个调节孔,可由用户来调节中、弱挡的电压,改变中、弱挡的灯的亮度或风量大小。调节时应断开总闸以保证安全。安装该开关线时,应断开总闸电源。

67

  安装好负载接线检查无误后,打开面板(用手指甲从面板的缝中掰开),去掉面板后(如上图所示),有两个长圆形的安装孔,用螺钉固定在开关盒上,盖上面板,安装完成。该开关的面板如下图所示。它有4个按钮用作手动控制。按动“A调”钮,白炽灯或吊扇以“中挡”开启,相应“中”的LED亮;连续按动此钮时,将以中一强一弱方式循环调光或调速,并有相应的LED指示。43

  按动“A定”钮实现定时,每按动一次以0.5小时累加,并相应的定时LED亮,最大定时可达7.5小时。按“A关”钮时,断开A路负载(灯灭或吊扇停转)。

  按“B”钮时,控制B路灯的开及关(按一次开,再按一次关)。

45

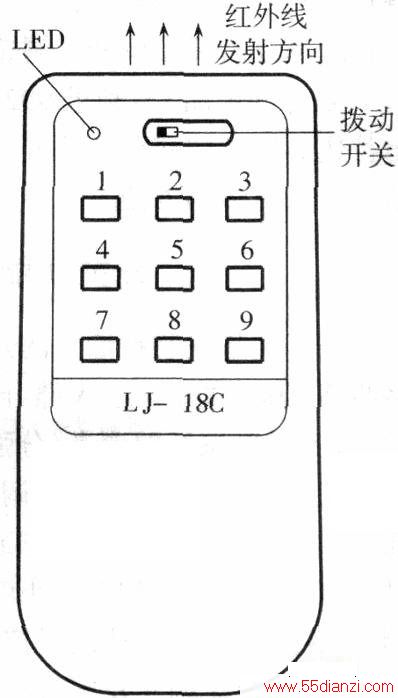

  在编码1的状态,遥控器的键与对应面板上的按钮如下表所示。遥控器如上图所示。它是该公司遥控开关或插座的通用遥控器。遥控器上有一个拨动开关,可发射另外9路遥控信息。

45

  该遥控开关在操作时(无论手动或遥控),每按一下按钮或按下遥控器相应键,蜂鸣器发出“哔”声,提示操作有效。另外,在停电再来电时有自动断开负载功能。
